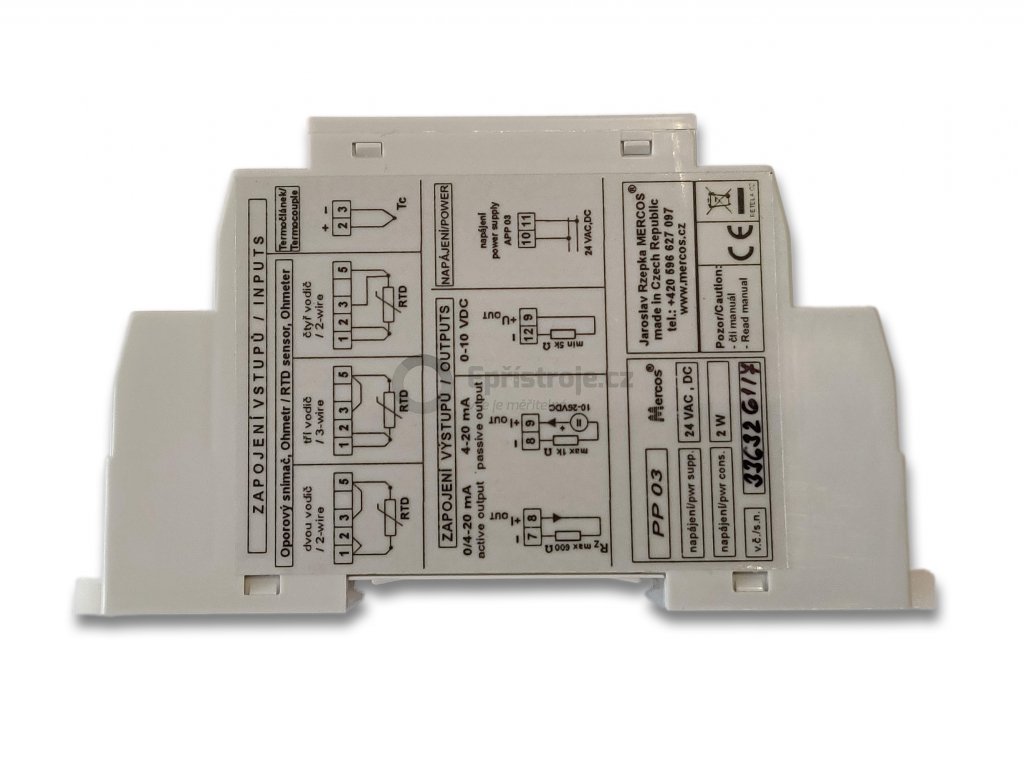

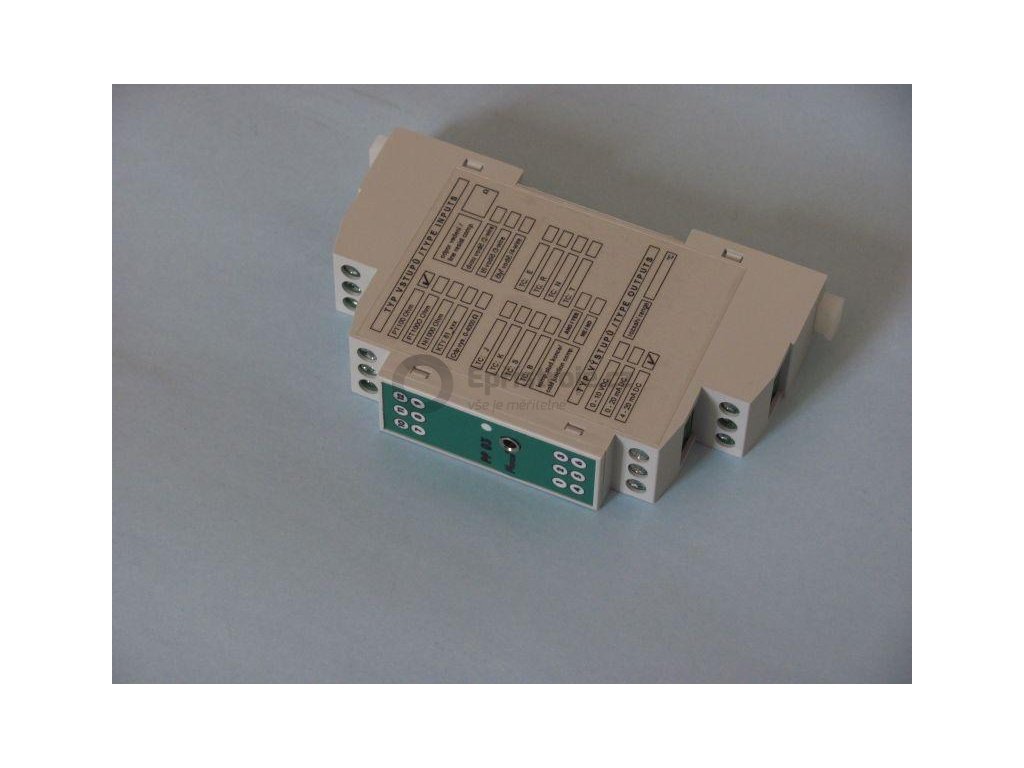

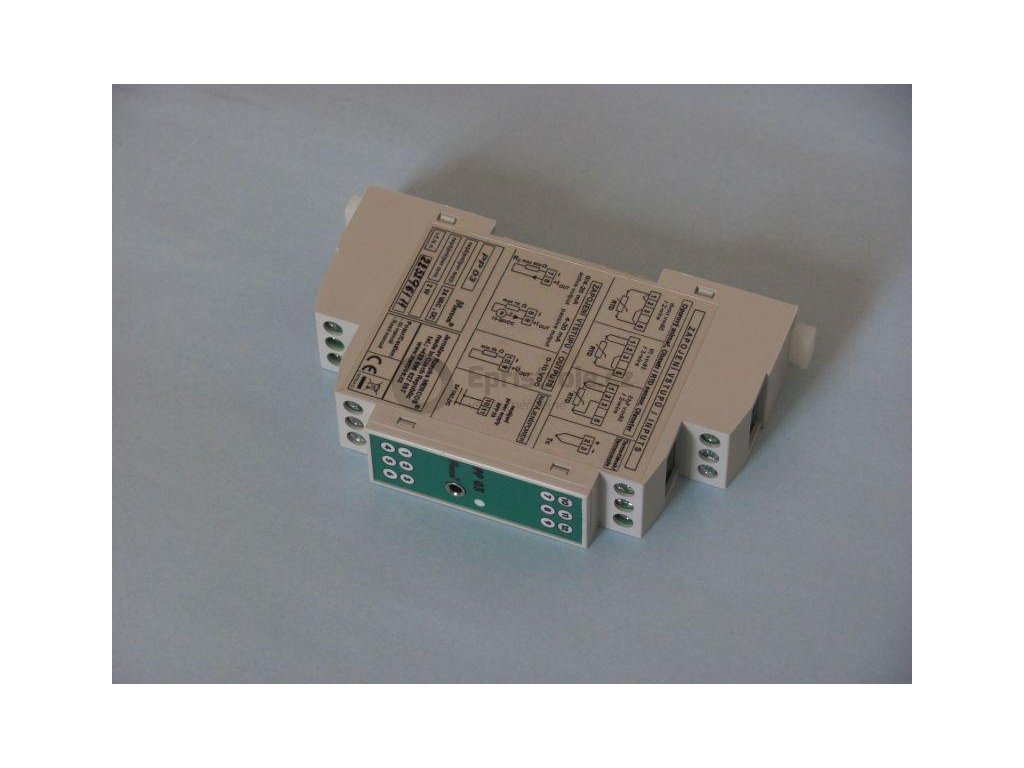

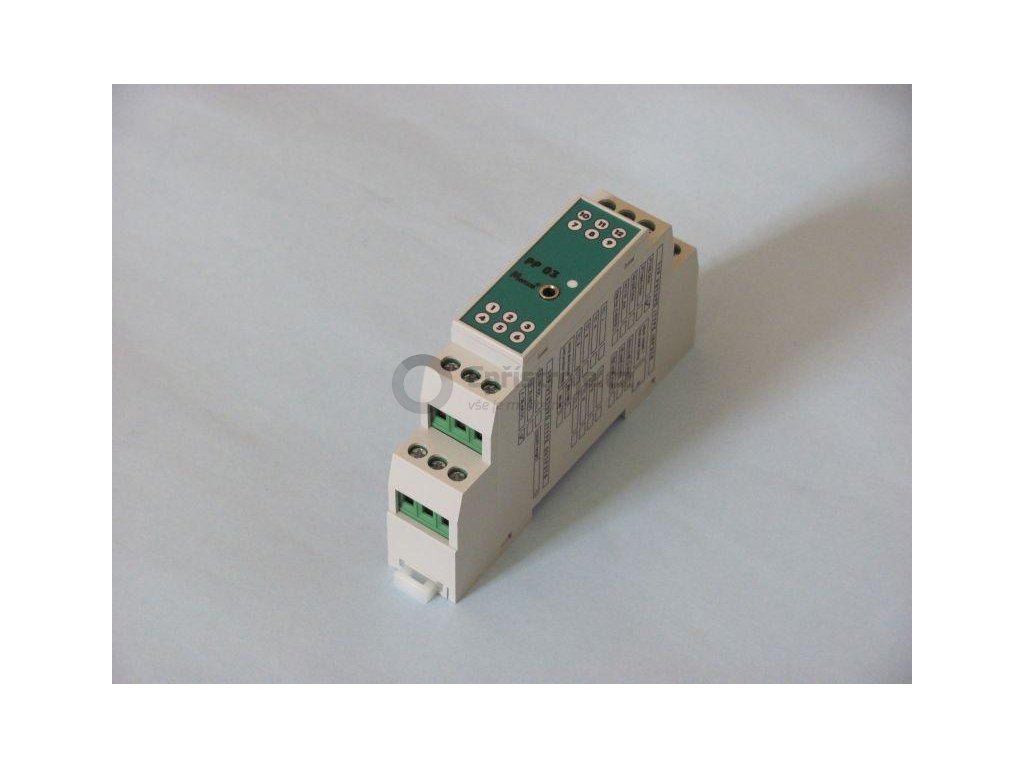

Izolovaný převodník pro termočlánky a čidla PT, Ni a KTY

Kód: T5890
Neohodnoceno
Značka: MERCOS
3 395 Kč –12 %
Izolovaný převodník pro termočlánky a čidla PT, Ni a KTY
3 395 Kč –12 % 2 980 Kč / ks 2 462,81 Kč bez DPH 2 980 Kč / 1 ks
Do 14 dnů
Můžeme doručit do:
11.4.2024
Možnosti doručení

Praktický univerzální teplotní převodník pro teplotní čidla všech druhů (J, K, S, B, E, R, N, T   |   PT100, PT1000 Ohm   |   Ni1000   |   KTY81/xxx) s izolovaným analogovým výstupním signálem (4-20 mA, 0-20 mA, 0-10 VDC). Snadná montáž teplotního převodníku na DIN lištu.

Detailní informace

Detailní popis produktu

Izolovaný převodník pro termočlánky a čidla PT, Ni a KTY

Univerzální převodník pro širokou škálu teplotních čidel (J, K, S, B, E, R, N, T   |   PT100, PT1000 Ohm   |   Ni1000   |   KTY81/xxx)
Výstupní signál je izolovaný (4-20 mA, 0-20 mA, 0-10 VDC)

Technické údaje

  • VSTUPNÍ SIGNÁL:
    • Odporové snímače (trvalý měřící proud 200µA):
      • PT100 Ω : -200°C až 850°C, Tk = 3850ppm
      • PT1000 Ω : -200°C až 850°C, Tk = 3850ppm
      • Ni1000 Ω (5000ppm) : -60°C až 250°C
      • Ni1000 Ω (6180ppm) : -60°C až 300°C
      • Ni891 Ω : -50°C až 200°C
      • KTY 81/xxx : -50°C až 150°C
    • Termočlánky:
      • J : -210°C až 1200°C
      • K : -270°C až 1370°C
      • S : -50°C až 1760°C
      • B : 50°C až 1820°C
      • E : -270°C až 1000°C
      • R : -50°C až 1760°C
      • N : -270°C až 1300°C
      • T : -270°C až 400°C
  • Výstup IZOLOVANÝ
    • 0 - 20 mA DC (zatěžovací impedance menší než 600 Ω)
    • 4 - 20 mA DC (zatěžovací impedance menší než 600 Ω)
    • 0 - 10 V DC (zatěžovací impedance větší než 5 kΩ)
  • ANALOG.VÝSTUP (odezva na změnu signálu; jednotkový skok 0-100%)
    • 180 ms bez filtrace
    • 0,4 sec až 4 sec s filtrací
  • Filtrace signálu
    • základní filtrace pro 50 Hz a více ( trvale zapnutá )
    • více úrovňová filtrace stavitelná v několika stupních
    • polynomický filtr II. řádu
  • Kompenzace studeného konce
    • bez kompenzace
    • interní: vnitřní měření teploty svorek (rozlišení 0,1°C)
    • pevné nastavení teploty (např. kompenzační krabice) : -99 až 999 °C
  • Kompenzace pro odpor.snímače
    • odpor vedení max 47 Ohm na každý vodič
    • způsob připojení 2, 3 nebo 4 vodičově
    • uživatelsky v SW: matematická kompenzace odporu : -9,99 až 99,99 Ohm
  • Ovládání: nastavení přístroje je realizováno přes PC a ovládací SW
  • Napájení: univerzální 24 V AC/DC ( tolerance -15% / +20% ), galvanicky odděleno
  • Příkon: maximálně 2 Watt (přístroj je jištěn vratnou pojistkou)
  • Rozlišení:
    • analogový vstupy 20 bitů
    • analogový výstup 14 bitů
  • Krytí: IP 20
  • Rozměry: 17,5 x 90 x 60 mm (šířka x výška x hloubka)
  • Montáž: na DIN lištu
  • Doplňující informace: možnost hlášení nekorektního vstupního signálu třemi způsoby přiřazení teplotního rozsahu výstupnímu signálu všechna nastavení přístroje jsou uložena v paměti EEPROM

 =====================================

  • Výrobní (defaultní) nastavení:
    • vstup: termočlánek "K"
    • výstup: 4 až 20 mA
    • rozsah: 0 až 1200 °C
    • kompenzace studeného konce: ON

V případě, že potřebujete u převodníku nastavit jiný druh teplotního čidla a jiný teplotní rozsah lze zakoupit komunikační USB kabel, případně Váš požadavek napište do poznámky !!!

Doplňkové parametry

Kategorie: Převodníky teploty
Záruka: 2 roky
Hmotnost: 0.15 kg
? Analogový výstup: 4 až 20 mA, 0 až 20 mA, 0 až 10 V
? Napájení přístroje / základové stanice: 24 VDC, 24 VAC
? Rozsah - měření teploty: -270 až +1300 °C, -60 až +250 °C, -200 až +850 °C, -60 až +300 °C, -210 až +1200 °C, -270 až +1370 °C, -50 až +1760 °C, +50 až +1820 °C, -270 až +1000 °C, -270 až +400 °C, -50 až +200 °C
? Vstup převodníku: Pt100, Pt1000, J, K, R, S, T, B, E, N, Ni1000, KTY 81/xxx, Odpor
