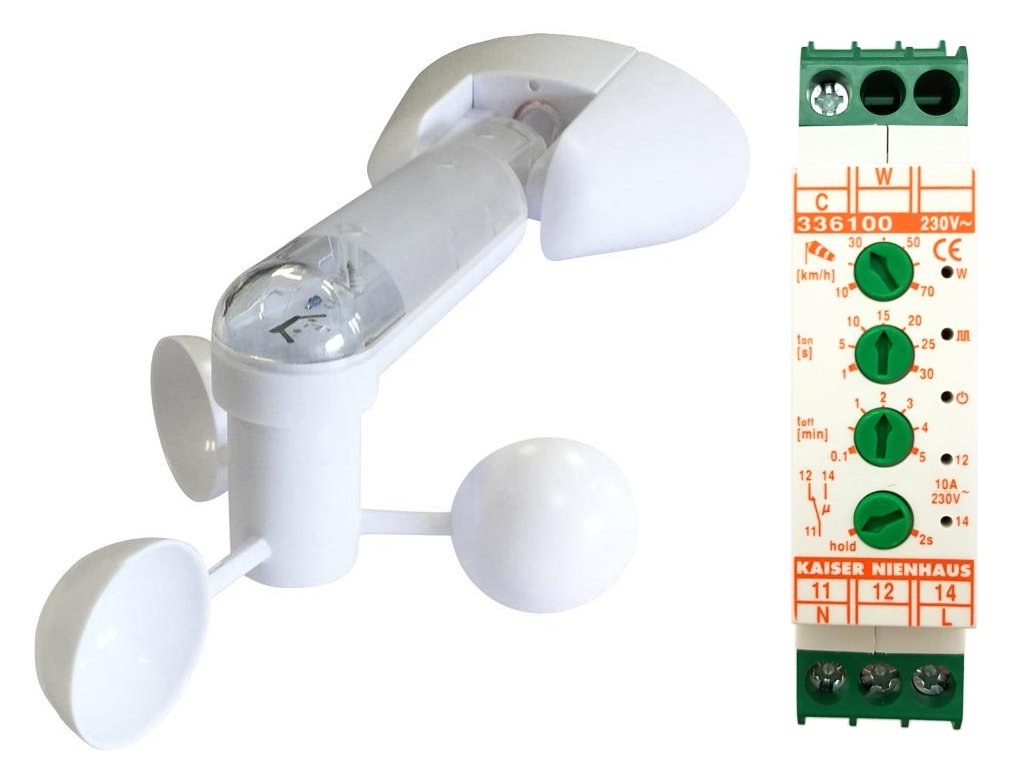

Limitní senzor větru (anemometr) s nastavitelným relé na DIN lištu

Detailní popis produktu

Limitní senzor větru (anemometr) s automatickým relé na DIN lištu

Tento anemometr propojený s nastavitelným relé funguje de facto jako limitní spínač, tzn. že při překročení nastavené rychlosti větru relé zareaguje a sepne. Tento automatický "větrný" limitní spínač je univerzálně použitelný.

Překročení nastavené rychlosti větru je indikováno LED také na samotném relé.

Lze nastavit zpoždění spínacího relé a to jak pro sepnutí tak také pro rozepnutí.
Relé může zůstat aktivní od 2 sec. a nebo může být sepnuto i trvale během překročení nastaveného limitu.

ANEMOMETR

• Instalace miskového anemometru (tzv. Robinsonova kříže) musí být provedena na povětrnostně nechráněné místo, aby byla zajištěna správná funkce
• Typ senzoru: tzv. reed vysílač impulzů
• Napájení senzoru: 10 V DC (PELV)
• Kabel k anemometru lze v rámci instalace realizovat až do 50 m
• Rozměry anemometru: cca 70 x 105 mm

NASTAVITELNÉ RELÉ

• Limitní hodnota rychlosti větru může být nastavena od 10 do 70 km/hod.
• Odezva: nastavitelná od 1 do 30 sec.
• Hystereze spínání cca 25%
• Napájecí napětí: 230 VAC (±10%)
• Příkon: cca 0.4 W
• Výstupní spínací relé: 250 V až 10 A
• Kontakty: svorky s neztratitelnými šrouby M3,5 (4×1,5 / 2×2,5 / 1×4 mm2)
• Instalace relé: typicky na DIN lištu
• Toto nastavitelné relé pro vyhodnocení signálů z větrného kříže (anemometru) slouží například jako nouzový zavírač (otvírač) oken, rolet, markýz apod.
• Rozměry relé: 18 x 88 (45) x 58 mm (velikost jednoho modulu)
• Hmotnost relé: cca 80 g

Rozsah dodávky

• miskový anemometr (tzv. robinsonův kříž)
• nastavitelné relé na DIN lištu (velikost 1 modul)
