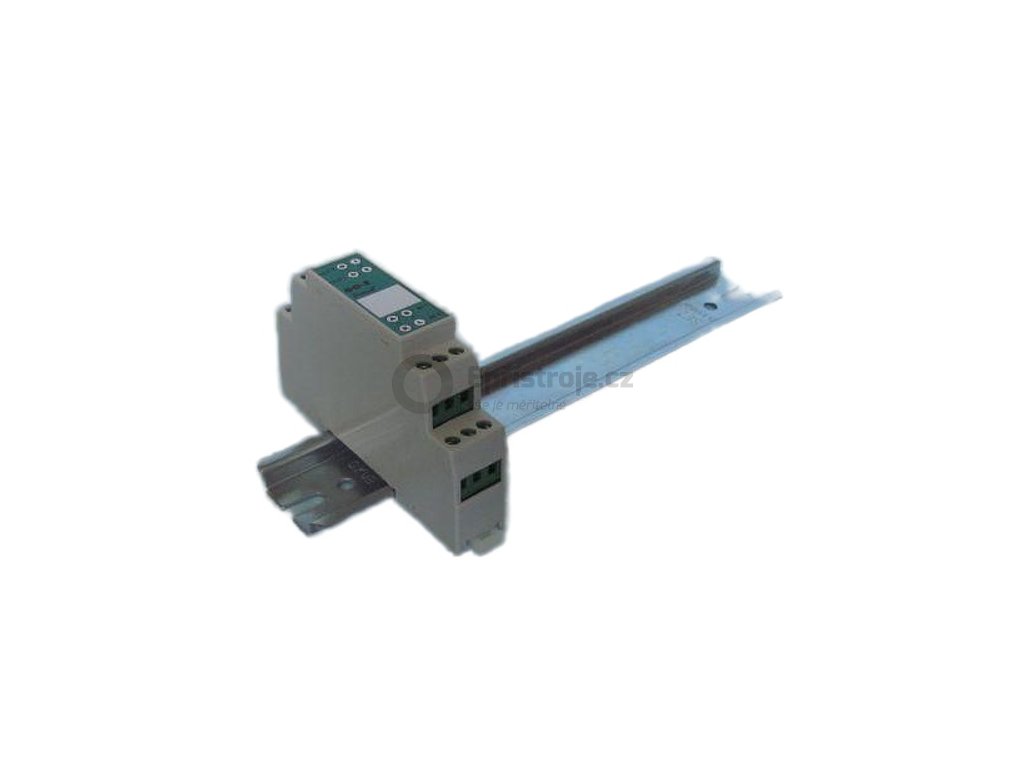

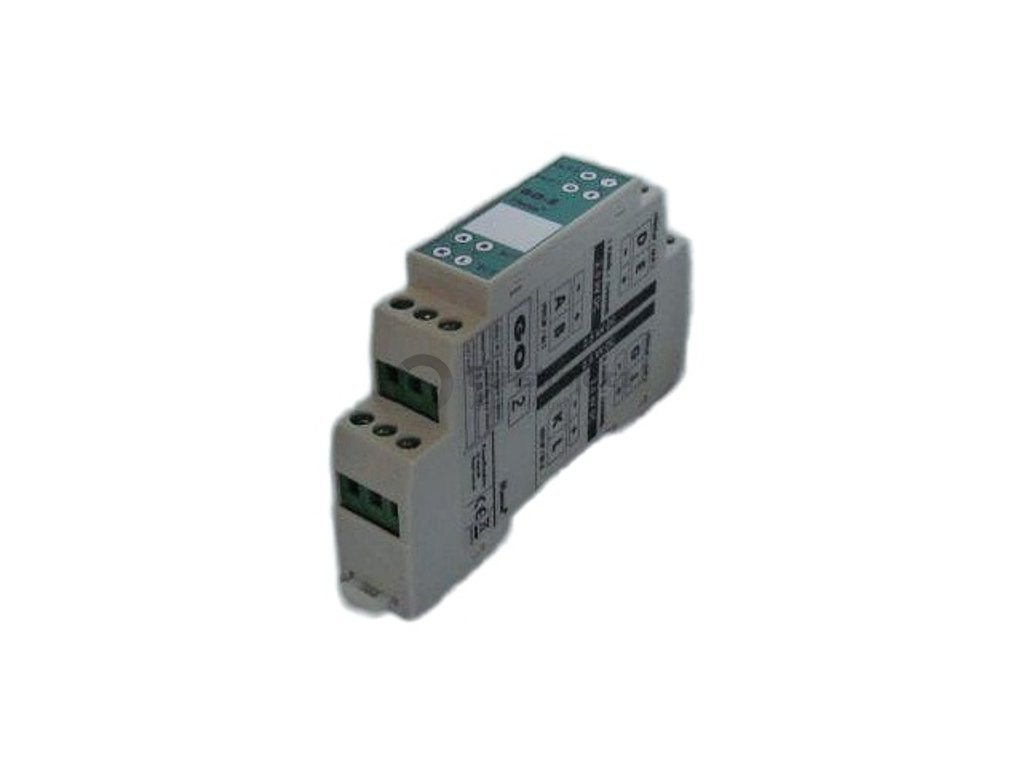

Limitér - komparátor pro analogové signály na DIN lištu | 2x relé | 24 V AC/DC
Kód: D9910Detailní popis produktu
Limitér - komparátor pro analogové signály na DIN lištu | 2x relé | 24 V AC/DC
Tento limitér (komparátor) je určen pro vyhodnocování níže uvedených analogových signálů dvou limitních stavů z měřeného vstupního signálu.
Základem galvanického oddělovače limitéru je:
- 3hladinová izolace - galvanické oddělení napájení, vstupního signálu a výstupního signálu mezi sebou
- Dva na sobě zcela nezávislé limitní výstupy (relé) stavitelné pomocí trimrů v celém rozsahu
- Volitelný typ vstupního signálu uživatelem pomocí DIP přepínače
Pro nastavení HYSTEREZE limitu slouží dvě pozice na DIP přepínači (pro každé relé individuálně):
- Minimálně ±0,2 %
- Maximálně ±0,4 %
PARAMETRY
| Vstupní signály | |
| Proudové | 0 až 20 mA DC |
| 4 až 20 mA DC | |
| Napěťové | 0 až 10 V DC |
| 0 až 5 V DC | |
| Odporový vysílač | 0 až 100 % |
| Reléové výstupy | |
| Reléový výstup L1 | 230 V AC / 2 A - samostatně nastavitelné |
| Reléový výstup L2 | 230 V AC / 2 A - samostatně nastavitelné |
| Technické údaje | |
| Napájení | 24 V AC ±20% nebo 18-32 V DC |
| Příkon | 2,0 W (integrovaná pojistka 500 mA) |
| Vstupní odpor | napěťový vstup: 1 MΩ proudový vstup: 23,5 Ω + 13 Ω PTC |
| Vstup z odporové vysílače | min. 100 Ω, třívodičový |
| Přesnost měření | ±0,2 % z plného rozsahu |
| Teplotní koeficient | 0,01 % z plného rozsahu / °C, Tref = 23 °C |
| Izolační pevnost | 500 Vss / 1 min. : napájení / vstup 2500 Vss / 1 min. : napájení, vstup / reléový výstup |
| Reléový výstup | kontaktní (2 přepínací reléové kontakty 230 VAC/2 A) |
| Hystereze (typická) | ±0,2 % z plného rozsahu |
| LED signalizace stavu relé | ZELENÁ - relé rozepnuto (klidový stav) ČERVENÁ - relé sepnuto (aktivní stav) |
| Uchycení | plastová krabička s montáží na DIN lištu |
| Rozměry | 22,5 x 100 x 75 mm |
| Krytí | IP20 |
| Připojení | svorkovnice: max. průřez vodiče 2,5 mm |
| Hmotnost | 150 g |
| Doba ustálení | 5 min. |
| Prac. teplota | -25 až +50 °C |
| Typ provozu | trvalý |
| EMC odolnost dle norem | ČSN EN 61000-42,3,4,5,6 ČSN EN 61000-6-3:2002 + změna A11 |
| Vliv vysokofrekvenčního pole | max. 0,2 % (pro nestíněné vodiče) |
| Způsob použití | určeno výlučně k průmyslovému nebo profesionálnímu použití |
Doplňkové parametry
| Kategorie: | Doplňkové přístroje a zařízení |
|---|---|
| Záruka: | 2 roky |
