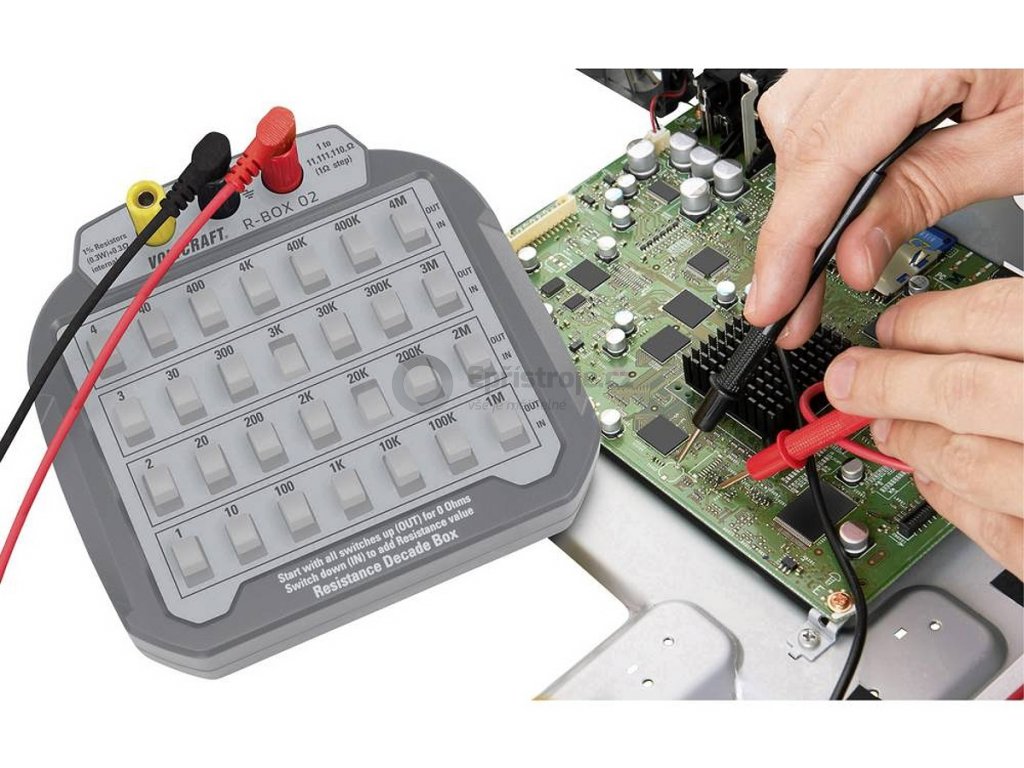

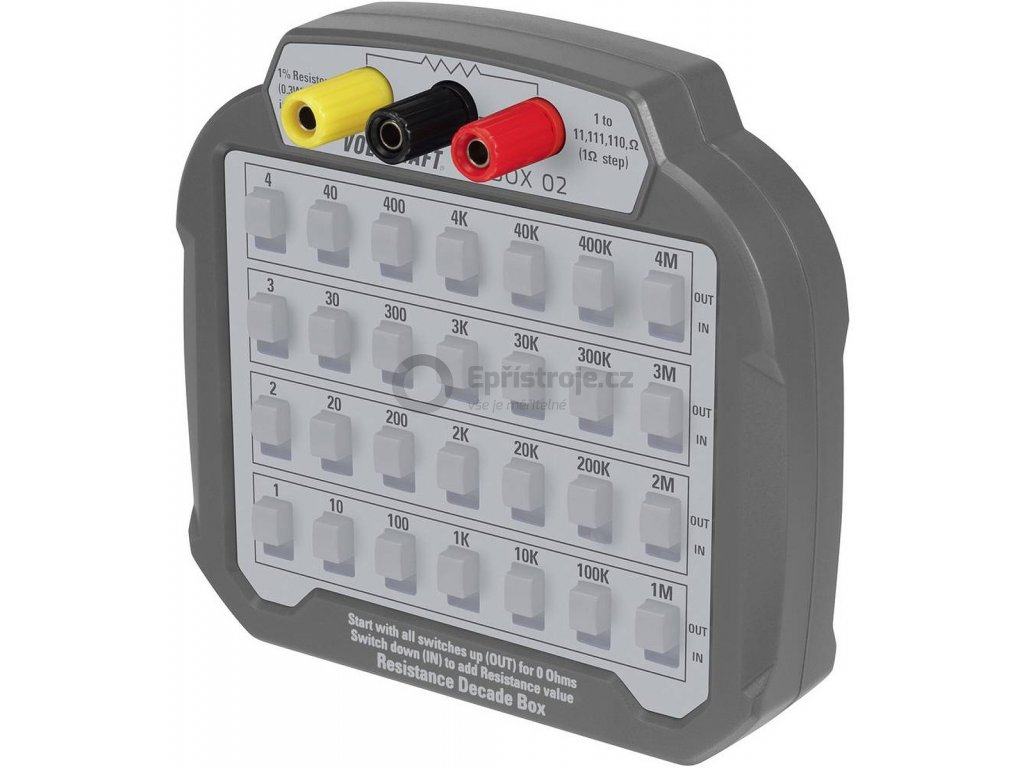

Odporová dekáda pro testovací měření VOLTCRAFT R-BOX 02 | 1 až 10 MOhm. | krok nastavení 1 Ohm.

Detailní popis produktu

Odporová dekáda pro testovací měření VOLTCRAFT R-BOX 02 | 1 až 10 MOhm. | krok nastavení 1 Ohm.

Určené použití

• Dekáda odporu umožňuje nastavení libovolného odporu v rozmezí 1 Ω až 11,111110 MΩ.
• 28 nízkoimpedančních posuvných přepínačů umožňuje změnu nastavení v krocích po 1 Ω.
• Přepínače jsou uspořádány do 7 dekád, z nichž každá má kroky 1, 2, 3 a 4 (nastavení hodnot je tak rychlé a přehledné).
• Dekáda je připojena pomocí 4mm šroubových svorek a je vhodná pro velmi nízké napětí do max. 30 V/AC a max. 60 V/DC (měřicí kategorie CAT I). Kromě toho je díky zemnící svorce možný provoz dekády v citlivých a rušení citlivých obvodech.
• Každé jednotlivé pouzdro spínače je připojeno k zemnící svorce.
• Maximální výkon odporové dekády je 0,3 W a nesmí být překročen.
• Přesnost integrovaných rezistorů je 1 %.

Technické parametry

Připojení

Před připojením s e ujistěte, že jsou všechny posuvné spínače desetiletí spínače v poloze „OUT“. Tím zajistíte, že hodnota odporu bude 0 Ω (plus vnitřní odpor).
K připojení použijte šroubovací objímky. Takto můžete použít standardní banánkové konektory s průměrem 4
mm. Izolační objímky lze také odšroubovat. Pod nimi najdete očko pro upevnění lankových vodičů.

Provoz

Přepínače jsou uspořádány v krocích 1, 2, 3 a 4 v každé ze 7 dekád.
Chcete-li nastavit požadovaný odpor, přesuňte odpovídající posuvné spínače do polohy „IN“.

Příklad:
Chcete-li nastavit hodnotu odporu 720 kΩ, aktivujte například následující přepínače: 400 kΩ + 300 kΩ + 20 kΩ = 720 kΩ

K nastavení požadované hodnoty odporu můžete použít kterýkoli z přepínačů.

Vnitřní odpor všech posuvných přepínačů je přibližně 0,3 Ω, a je tedy velmi nízký. Pro měřicí úkoly můžete tento vnitřní odpor snadno odečíst od naměřené hodnoty pomocí funkce relativní hodnoty, kterou má většina multimetrů.
