VOLTCRAFT LCR-500 | Digitální LCR měřič, datalogger, CAT I, displej (counts) 40000, VC-15444850

Detailní popis produktu

VOLTCRAFT LCR-500 | Digitální LCR měřič, datalogger, CAT I, displej (counts) 40000, VC-15444850

Technické parametry

• Rozsah měření odporu: 0 - 20 MΩ
• Rozsah měření kapacity: 0 - 20 mF
• Rozhraní: USB, datalogger
• Rozsah měření indukce: 0 - 2.000 H
• Typy multimetrů (kategorie): Zkoušečka komponentů
• Displej: Digitální (40000 digitů)
• Typ (výrobce): LCR-500
• Kategorie měření: CAT I
• Základní přesnost: (±) 0,25 %
• Frekvence měření: 100 Hz - 100 KHz
• Rozhraní (součástky): krokosvorka
• Displej (counts): 40000
• Napájení: dobíjecí baterie 2x 3,7V; 2600 mAh; typ Li-ion 18650
• Rozměry: 199 x 98 x 40 mm
• Hmotnost: 550 g

Vybavení / Vybavení

• Ruční měřič LCR
• Kalibrace při otevřeném obvodu
• Kalibrace při zkratu
• Volitelná testovací frekvence
• Primární a sekundární testovací parametry
• Podpora ovládání a měření pomocí PC
• Nastavitelná frekvence měření
• Funkce záznamu a analýzy dat
• Dvojité pouzdro s ochranou proti otřesům
• Odolnost proti otřesům a pádům

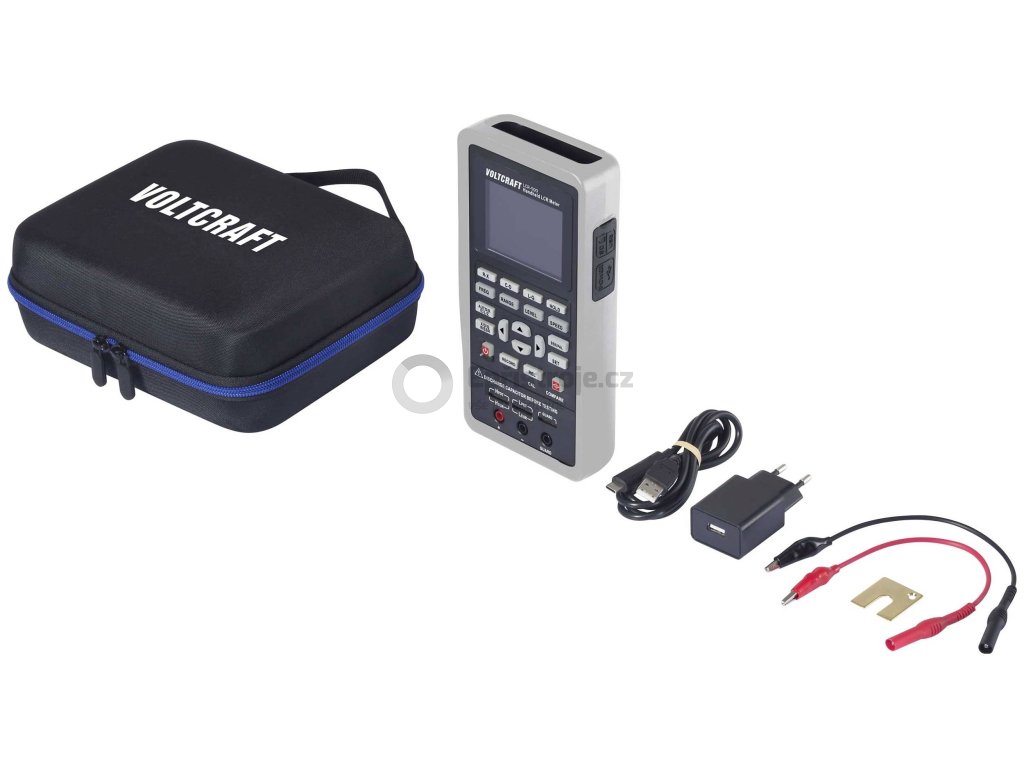

Rozsah dodávky

• Ruční LCR (s nainstalovanou dobíjecí lithiovou baterií)
• Komunikační kabel USB-C®
• Síťový adaptér
• Zkratovací lišta
• Červený/černý měřicí kabel s banánkem a krokosvorkou
• Přenosné pouzdro
• Bezpečnostní list
• Návod k použití

Doplňující popis

Měření indukce (L), kapacity (C) a odporu (R)

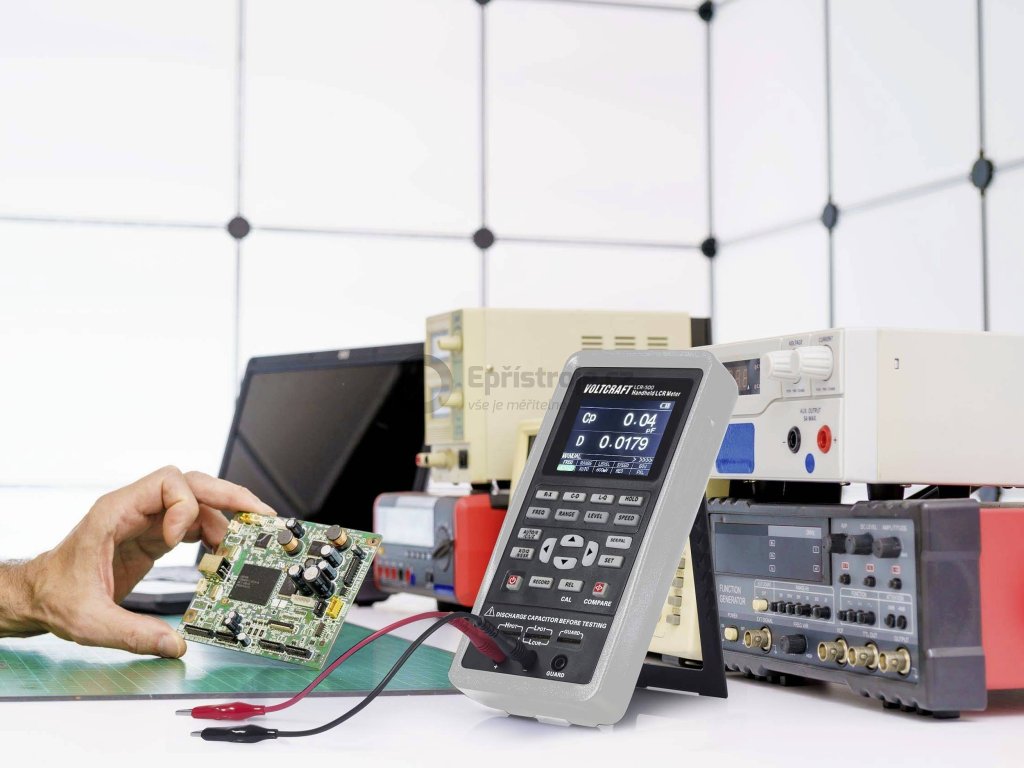

Díky své kompaktní konstrukci VOLTCRAFT LCR-500 je vhodný nejen pro testování součástek na pracovišti, ale i pro servisní a údržbářské práce, zajišťuje tento příruční měřicí přístroj rychle a spolehlivě přesné výsledky.

Variabilní parametry a přesné výsledky měření
Pro všechna měření je k dispozici volitelně 3 nebo 5 konektorů. V závislosti na požadavku lze vybrat deset testovacích frekvencí mezi 100 Hz a 100 kHz, jakož i různé primární (C/L/R/z) a sekundární parametry (D/Q/X/theta/ESR). Také lze nastavit frekvenci měření: 1, 2 nebo 4 krát za sekundu. Všechna měření lze provádět manuálně i automaticky. Pro získání přesných výsledků měření lze provést kalibraci v otevřeném i krátko uzavřeném obvodu.

Konkrétní vyhodnocení

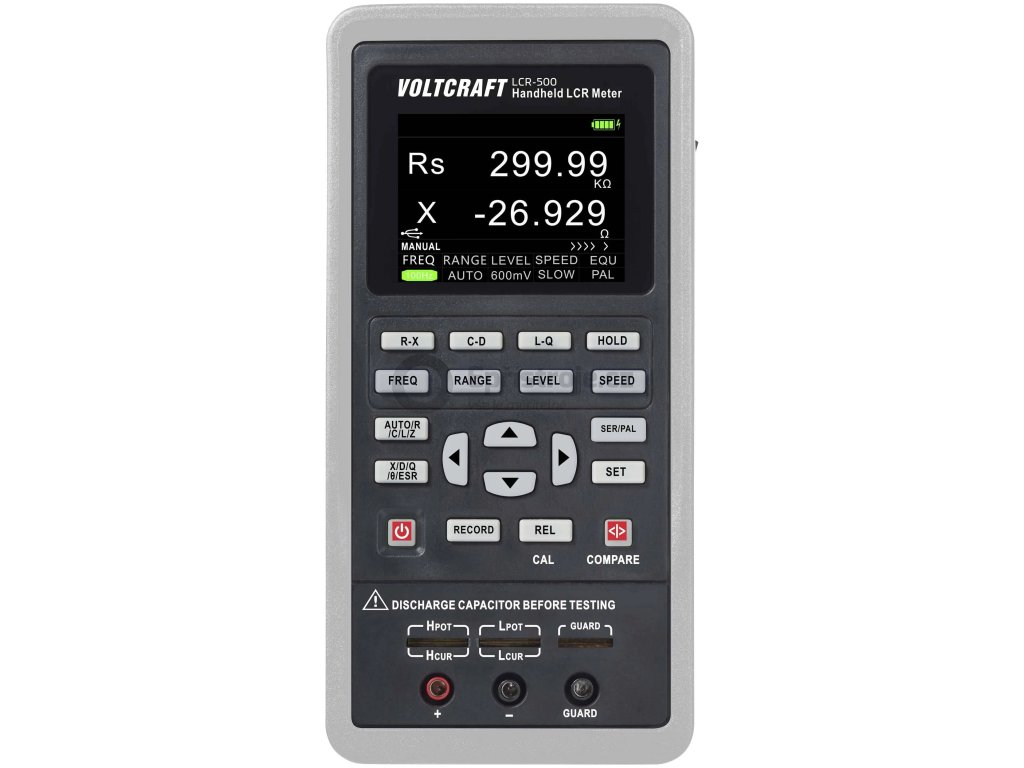

VOLTCRAFT LCR-500 změří hodnoty s přesností 0,25 % při měření odporu a 0,4 % při měření kapacity. 2,8" barevný LCD displej TFT zobrazuje výsledky měření s rozlišením 40.000 digitů. Pomocí USB rozhraní lze všechna měření, výsledky a analýzy zobrazit i na PC.

Praktický průvodce

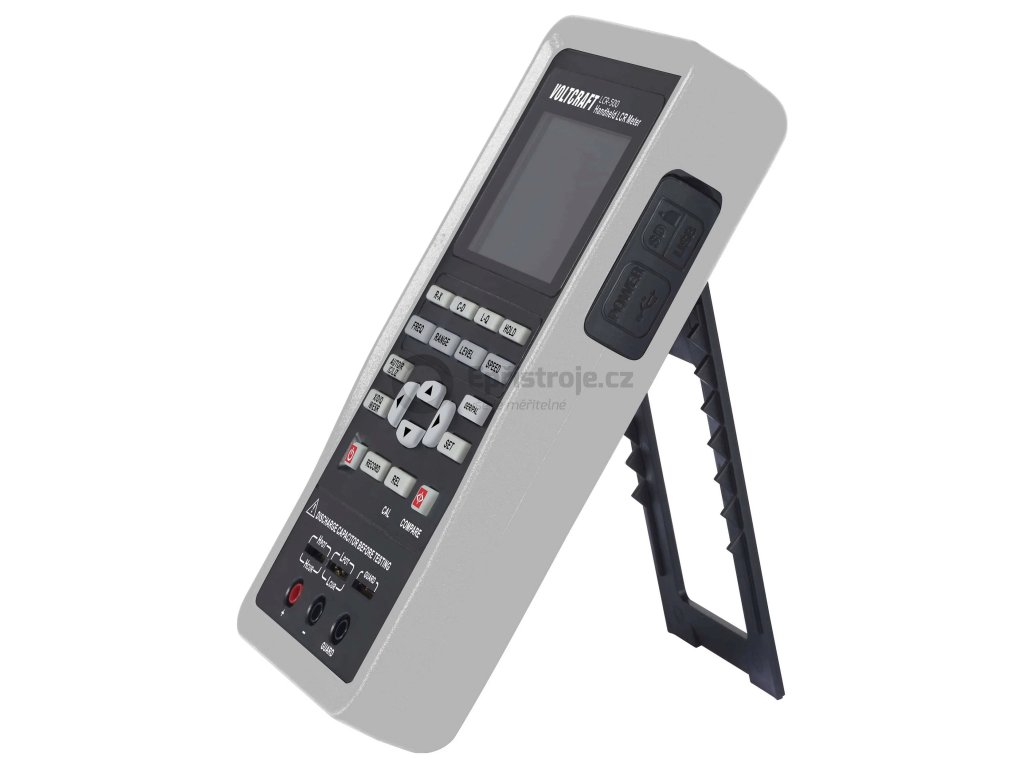

Ať už na dílenském stole nebo v elektrickém rozvaděči: Díky praktickému stojánku můžete VOLTCRAFT LCR-500 umístit kamkoli. Svobodu pohybu nabízí integrovaný držák na opasek, v němž je měřicí přístroj pevně chráněn proti otřesu a nárazu.

Součástí dodávky je příslušenství
Kromě LCR měřicího přístroje se nachází datový kabel typu C, síťový adaptér AC, pár zkušebních kabelů s banánky a krokosvorkou, zkratová deska a návod k obsluze.
