VOLTCRAFT VC-32 | zkoušečka sledu fází | CAT III 440 V
Kód: DM3920Související produkty
Detailní popis produktu
VOLTCRAFT VC-32 | zkoušečka sledu fází | CAT III 440 V
Tento měřící přístroj (tester fází) je vybaven funkcemi
- Kontrola sledu fází (rotace fází)
- Zjištění směru otáčení třífázových motorů
- Indikace přerušení fází
- K přístroji jsou pevně připojeny 3 měřící kabely o délce 80 cm se špičatými měřícími hroty (v barvě černé, červené a modré)
Parametry
| Kategorie produktu | tester sledu fází |
| Vstupní napětí | 250 až 400 V / CATT III (domovní instalace) |
| Odběr proudu | cca 5 mA (380 V) |
| Délka měřicích kabelů | 80 cm |
| Rozměry | 105 x 70 x 39 mm (bez hrotů a kabelů) |
| Hmotnost | cca 450 g |
Kontrola sledu a přerušení fází (směru otáčení motoru)
Před každým měřením zkontrolujte správnou funkci přístroje. Proveďte nejprve měření na zdroji napětí (motoru), u kterého znáte jeho přesné zapojení. Pokud se na přístroji nerozsvítí některá z kontrolek, která by měla normálně svítit, pak tento přístroj k dalším měřením nepoužívejte. Měřící kabely držte při měření pouze za jejich izolované rukojeti.
Připojte hroty měřících kabelů k příslušným fázím třífázové sítě. V normálním případě propojte černý měřící kabel s fází „L1“, červený s fází „L2“ a modrý s fází „L3“ (jinak sled tohoto propojení není důležitý).

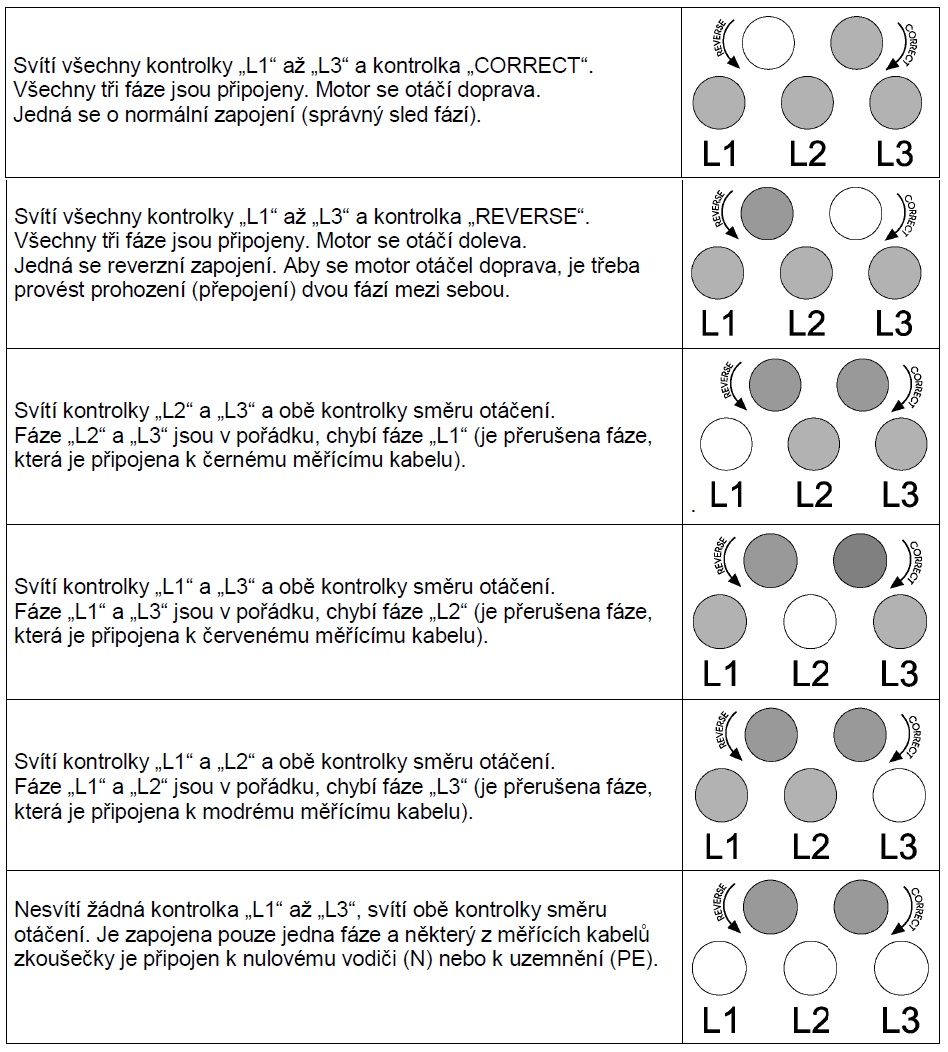

Podle rozsvícení příslušných kontrolek na zkoušečce zjistíte správnost nebo nesprávnost zapojení fází a směru otáčení motoru následujícím způsobem:
„REVERSE“ = opačný, reverzní (nesprávný) směr otáčení motoru (doleva)
„CORRECT“ = správný směr otáčení motoru (doprava)
Doplňkové parametry
| Kategorie: | Zkoušečky napětí |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.6 kg |
