2kanálový ruční osciloskop VOLTCRAFT DSO-2072H | 70 MHz | 250 MSa/s | 8 kpts | 8 Bit
Kód: DM4160Související produkty
Detailní popis produktu
2kanálový ruční osciloskop VOLTCRAFT DSO-2072H | 70 MHz | 250 MSa/s | 8 kpts | 8 Bit
- USB osciloskop je určen pro použití v kombinaci s počítačem se systémem Windows® s rozhraním USB 2.0 jako plně digitální paměťový osciloskop (DSO) pro vizualizaci měřených elektrických veličin (signálů)
- Pro měření jsou k dispozici čtyři nezávislé vstupní kanály

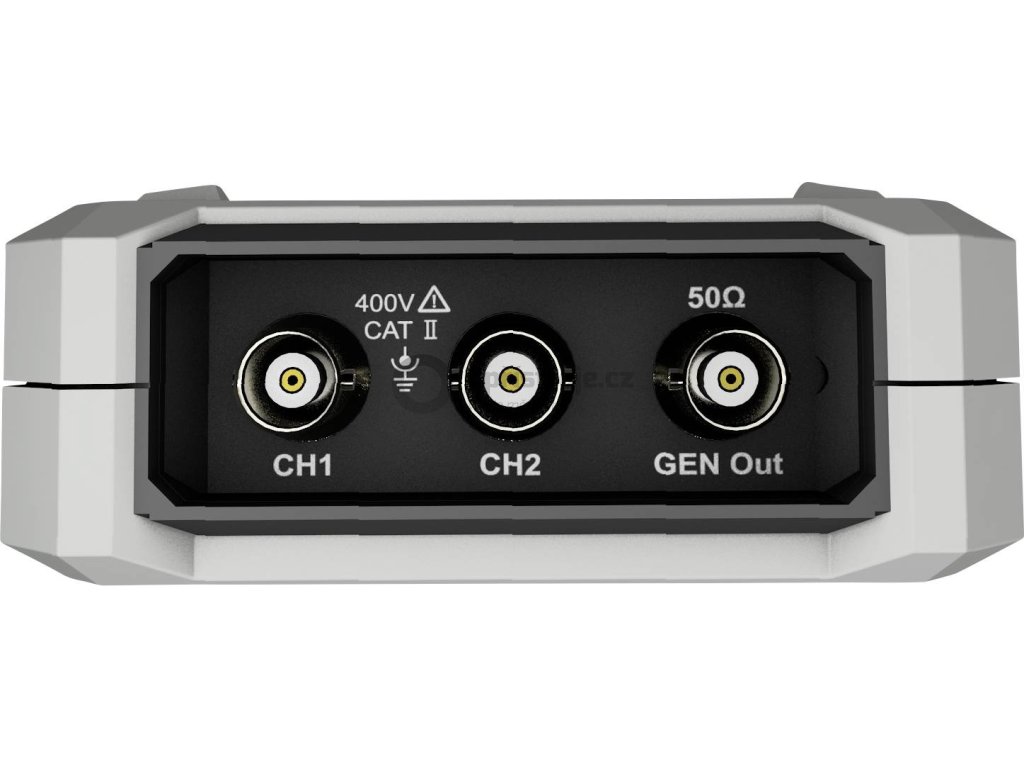

- Sondy jsou připojeny k mudulu osciloskopu přes BNC konektory.
- Obsluha a zobrazení se provádí pomocí přiloženého měřicího programu. Zobrazení je ekvivalentní skutečnému osciloskopu.
- Maximální vstupní proměnné uvedené na zařízení nesmí být nikdy překročeny.
Parametry osciloskopu
| Charakteristika | Popis |
| Šířka pásma | 70 MHz |
| Počet kanálů | 2 |
| Vzorkování | |

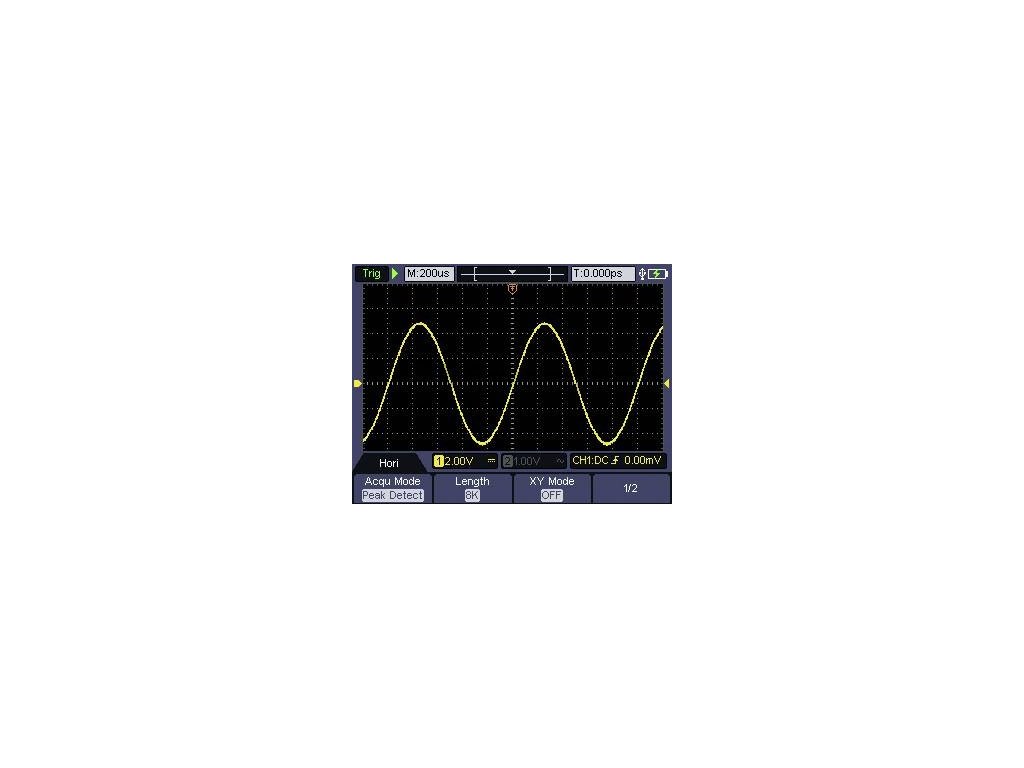

| Vzorkovací metoda | Vzorkování, detekce špiček (peak) |
| Vzorkovací frekvence v reálném čase | 125 MSa/s (dvoukanálový) 250 MSa/s (jeden kanál) |
| Obnovovací frekvence průběhu | 10 000 wfms/s |
| Vstup | |
| Vstupní svorky | DC, AC, zem (kostra) |
| Vstupní impedance (DC) | 1 MΩ ±2 %, paralelně s 16 pF±10 pF |
| Útlum sondy | 1x, 10x, 100x, 1000x, 10000x |
| Max. vstupní napětí | 400 V (DC + AC, PK - PK) |
| Limit šířky pásma | 20 MHz, plná šířka pásma |
| Horizontální | |
| Rozsah vzorkovací frekvence | 0,25 Sa/s až 250MSa/s |
| Interpolace průběhu | (Sinx)/x |
| Rozsah časové základny | 5 ns/div až 1000 s/div, krokování 1-2-5 |
| Přesnost časové základny | ±100 ppm |
| Délka záznamu | 8k nebo 4K (volitelná) |
| Vertikální | |
| Rozsah citlivosti (Volt/div) | 10 mV/div až 10 V/div |
| Rozsah posunu | ±6 div |
| Analogová šířka pásma | 70 MHz |
| Nízkofrekvenční odezva (AC vazba, -3dB) | ≥10 Hz |
| Doba náběhu (typická pro BNC) | ≤5 ns |
| Přesnost DC zesílení | 3 % |
| Měření | |
| Kursor | ΔV, ΔT |
| Automatické | Perioda, Frekvence, Střední hodnota, PK-PK, Max, Min, Amplituda |
| Spouštění | |
| Zdroj | CH1, CH2 |
| Spouštění | náběžná hrana, sestupná hrana |
| Svorky | DC, AC |
| Způsob spouštění | Auto, normální, single |
| Úroveň spouštění | ±4 dílky os středu displeje |
| Přesnost spouštění | ±0,3 dílku |
| Výstupní napětí (typické) | 3,3 Vpp, High-Z |
| Frekvence (typická) | 1 kHz (±1 %) |
Parametry multimetru
| Charakteristika | Popis | |
| Digitální displej | 20000 digitů | |
| Typ měření | napětí, proud, odpor, kapacita, test diod, ON/OFF | |
| Maximální vstupní napětí | AC: 750 V, DC: 1000 V | |
| Maximální vstupní proud | AC: 10 A, DC: 10 A | |
| Rozsah | Rozlišení | Přesnost |
| DC napětí (stejnosměrné) | ||
| 200,00 mV | 0,01 mV | ±(0,43% % + 14dig) |
| 2,0000 V | 0,1 mV | ±(0,43% % + 7dig) |
| 20,000 V | 1 mV | |
| 200,00 V | 0,01 V | |
| 1000,0 V | 0,1 V | ±(0,71% % + 7dig) |
| AC napětí (střídavé) | ||
| 200,00 mV | 0,01 mV | ±(1,14% % + 14dig) |
| 2,000 V | 0,1 mV | |
| 20,000 V | 1 mV | |
| 200,00 V | 0,01 V | |
| 750,0 V | 0,1 V | ±(1,43% % + 14dig) |
| Frekvenční rozsah: 40 Hz - 1000 Hz | ||
| DC proud (stejnosměrný) | ||
| 200,00 mA | 0,01 mA | ±(1,14% % + 14dig) |
| )10,000 A | 1 mA | ±(3,57% % + 14dig) |
| Ochrana proti přetížení: rozsah mA: samoopravná pojistka 400 mA/250V, rozsah A: rychločinná trubičková pojistka 10 A/600 V (D5,2*20mm) | ||
| AC proud (střídavý) | ||
| 200,00 mA | 0,01 mA | ±(1,43% % + 14dig) |
| 10,000 A | 1 mA | ±(4% % + 1dig) |
| Frekvenční rozsah: 40 Hz - 1000 Hz Ochrana proti přetížení: rozsah mA: samoopravná pojistka 400 mA/250V, rozsah A: rychločinná trubičková pojistka 10 A/600 V (D5,2*20mm) |
||
| Měření odporu | ||
| 200,00 Ω | 0,01 Ω | ±(1,14% % + 14dig) |
| 2,0000 kΩ | 0,1 Ω | ±(1,14% % + 7dig) |
| 20,000 kΩ | 1 Ω | ±(1,14% % + 4dig) |
| 200,00 kΩ | 10 Ω | |
| 2,0000 MΩ | 0,1 kΩ | |
| 20,000 MΩ | 1 kΩ | ±(1,43% % + 4dig) |
| 100,00 MΩ | 0,01 MΩ | ±(7,14% % + 14dig) |
| Měření kapacity | ||
| 20,000 nF | 1 pF | ±(4,29% % + 14dig) |
| 200,00 nF | 10 pF | |
| 20,000 μF | 0,1 nF | |
| 200,00 μF | 10 nF | |
| 2,0000 mF | 0,1 μF | |
| Ostatní | ON / OFF test | ANO, (<50 Ω) |
| Auto rozsah | ANO | |
| TRMS | ANO | |
Parametry Generátoru signálu
| Charakteristika | Popis | |
| Tvar signálu / frekvence | Sinus | 0,1 Hz - 25 MHz |
| Obdelník | 0,1 Hz - 1 MHz | |
| Rampa | 0,1 Hz - 1 MHz | |
| Pulsy | 0,1 Hz - 5 MHz | |
| EXP | 0,1 Hz - 5 MHz | |
| Vzorkování | 125 MSa/s | |
| Amplituda (50 Ω) | 0,01 Vpp - 2,5 Vpp | |
| DC offset (High Z) | ±(2,5 V - amplituda Vpp/2) | |
| Rozlišení frekvence | 0,01 % | |
| Počet kanálů | 1 | |
| hloubka průběhu | 8 k | |
| Vertikální rozllišení | 14 bitů | |
| Výstupní impedance | 50 Ω | |
Ostatní parametry
| Charakteristika | Popis |
| DISPLEJ | |
| Typ | 3,5 palce, barevný LCD displej |
| Rozlišení | 320 (horizontalní) x 240 (vertikální) pixelů |
| Barvy | 65536 barev |
| Kontrast | nastavitelný |
| NAPÁJENÍ | |

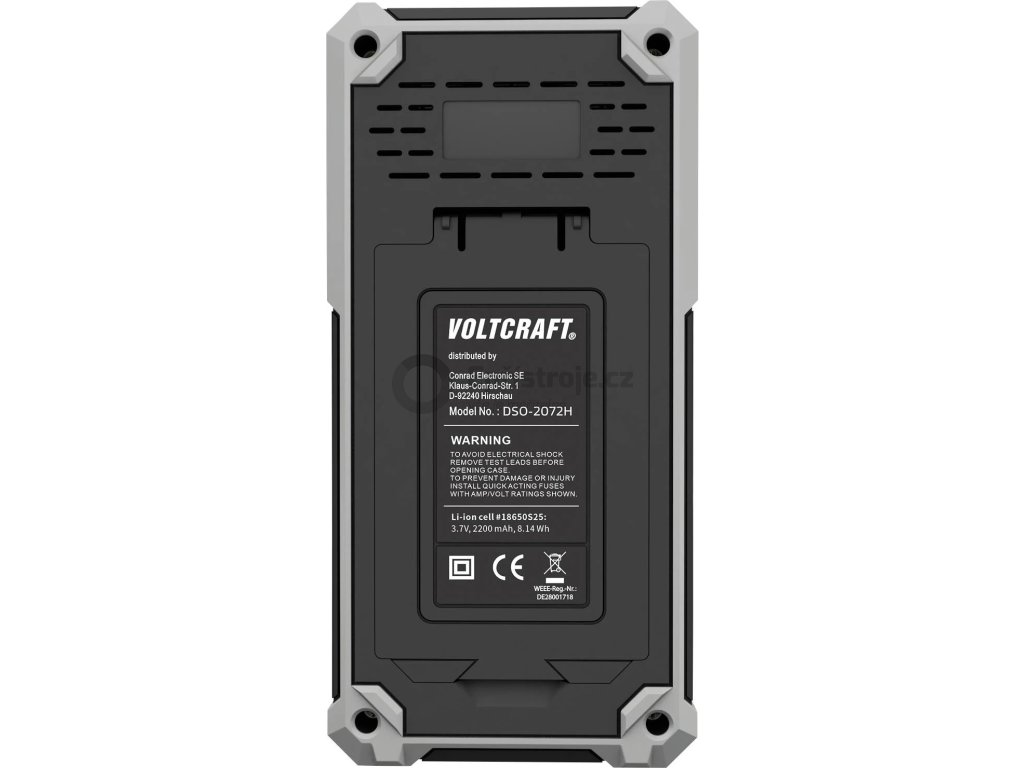

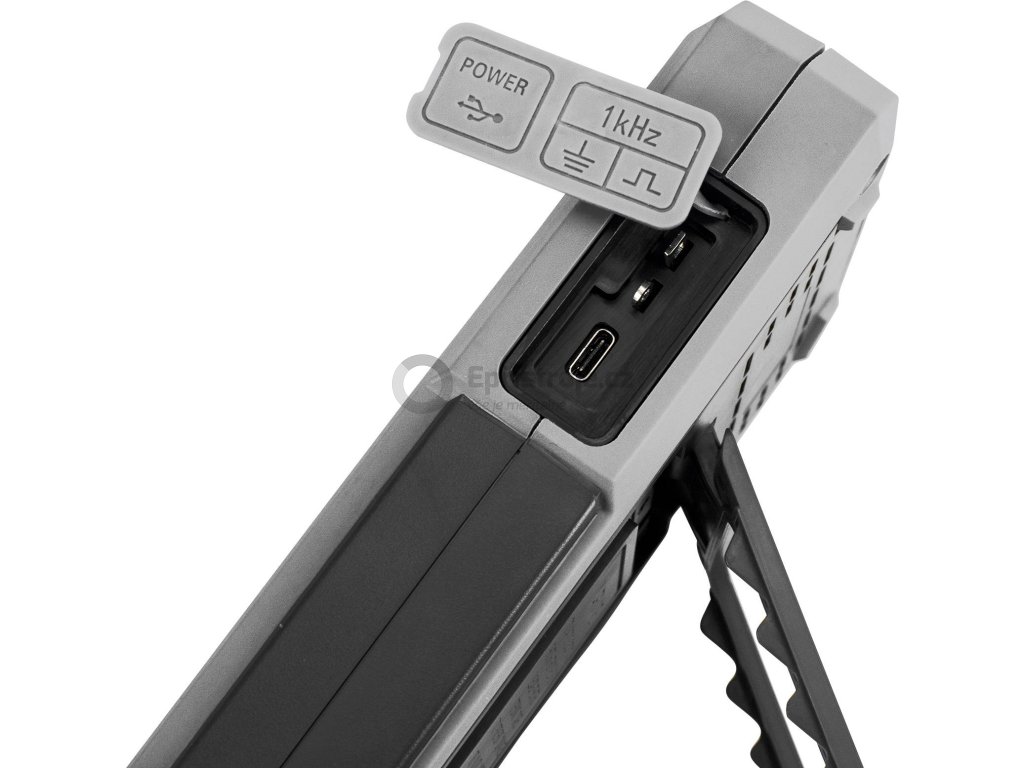

| Napájecí napětí | 5 V/DC, 2 S (přes konektor USB-CTM) |
| Kabel USB-CTM na USB-A | USB 2.0 |
| Příkon | <5 W |
| Akumulátor | 2x 2200 mAh (3,7 V, 18650) |
| PROSTŘEDÍ | |
| Rozsah pracovních teplot | 0 až +40 °C |
| Rozsah pracovní vlhkosti | ≤90 %RH (nekondenzující) |
| MECHANICKÉ VLASTNOSTI | |
| Rozměry | 198 x 96 x 38 mm |
| Hmotnost | cca 0,6 kg (bez baterií) |
| SOFTWARE | |
| Podporované operační systémy | Windows® XP (Home, Pro, with SP1, SP2, SP3) 32bit, Vista (32 / 64 bit), 7 (32 / 64 bit), 8.0 (32 / 64 bit), 8.1 (32 / 64 bit),10 (32 / 64 bit) |

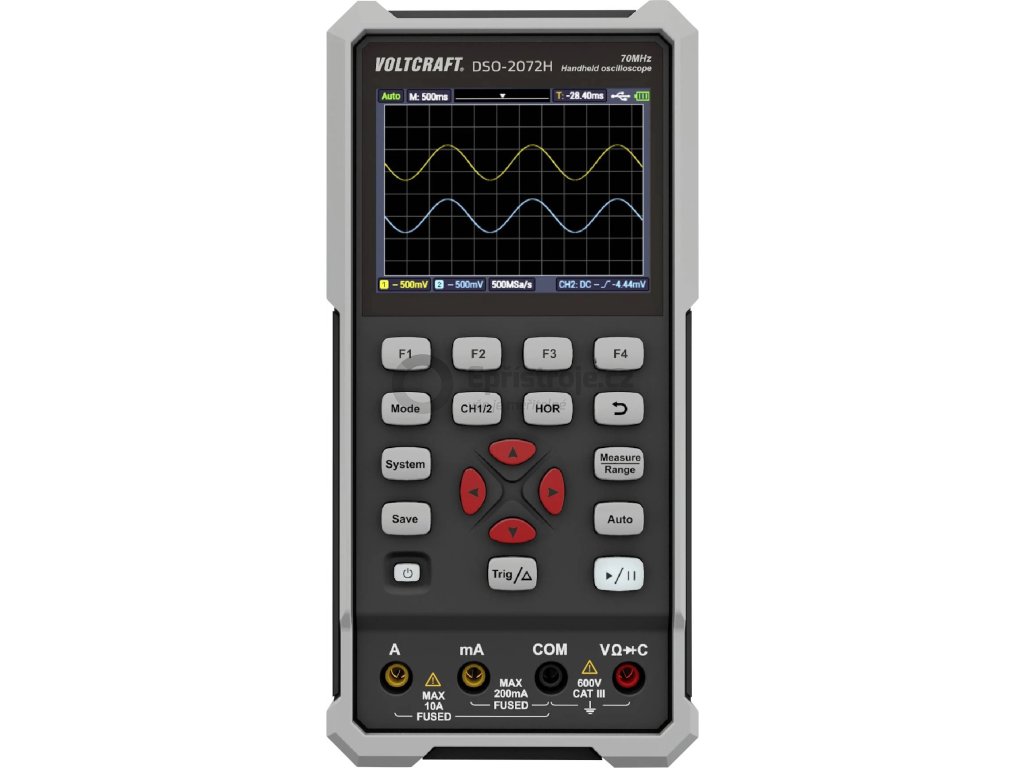

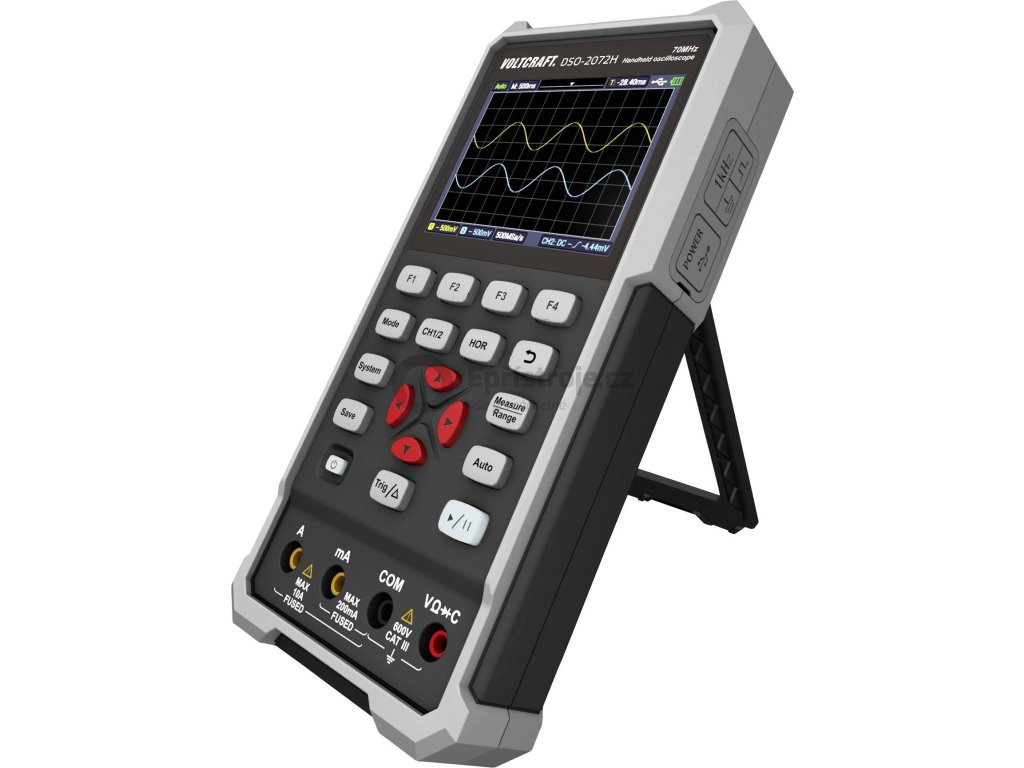

3 měřicí přístroje v jednom: Digitální osciloskop Voltcraft 3v1 nabízí přesně to, co říká jeho název

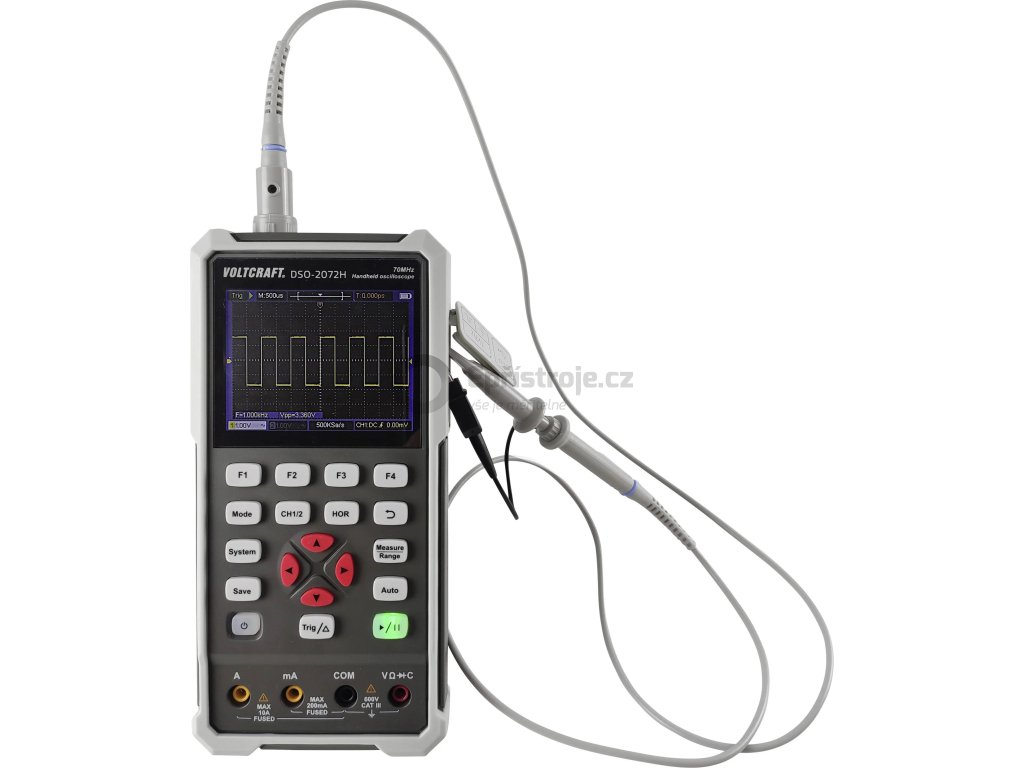

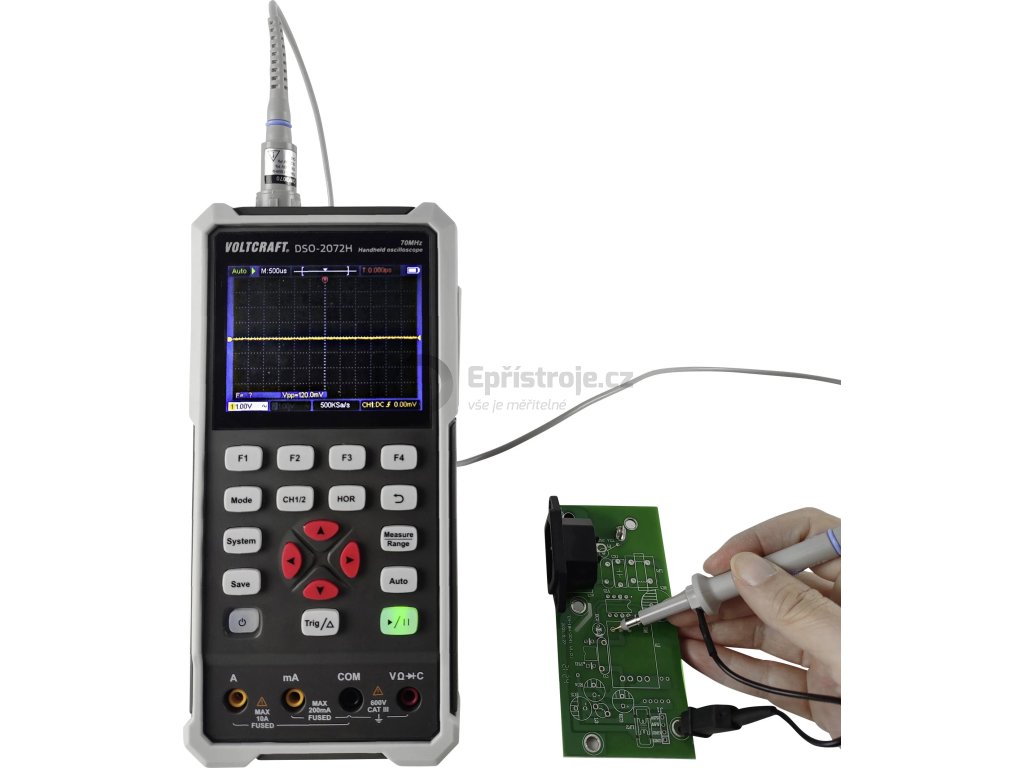

Funkce 1: Digitální osciloskop

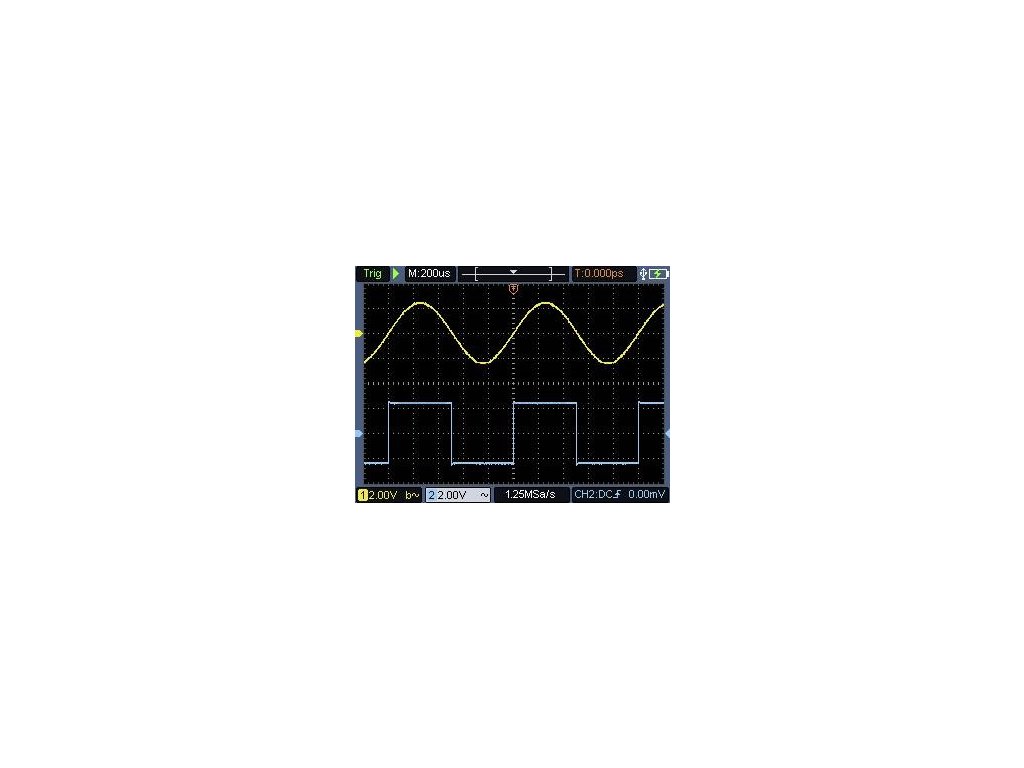

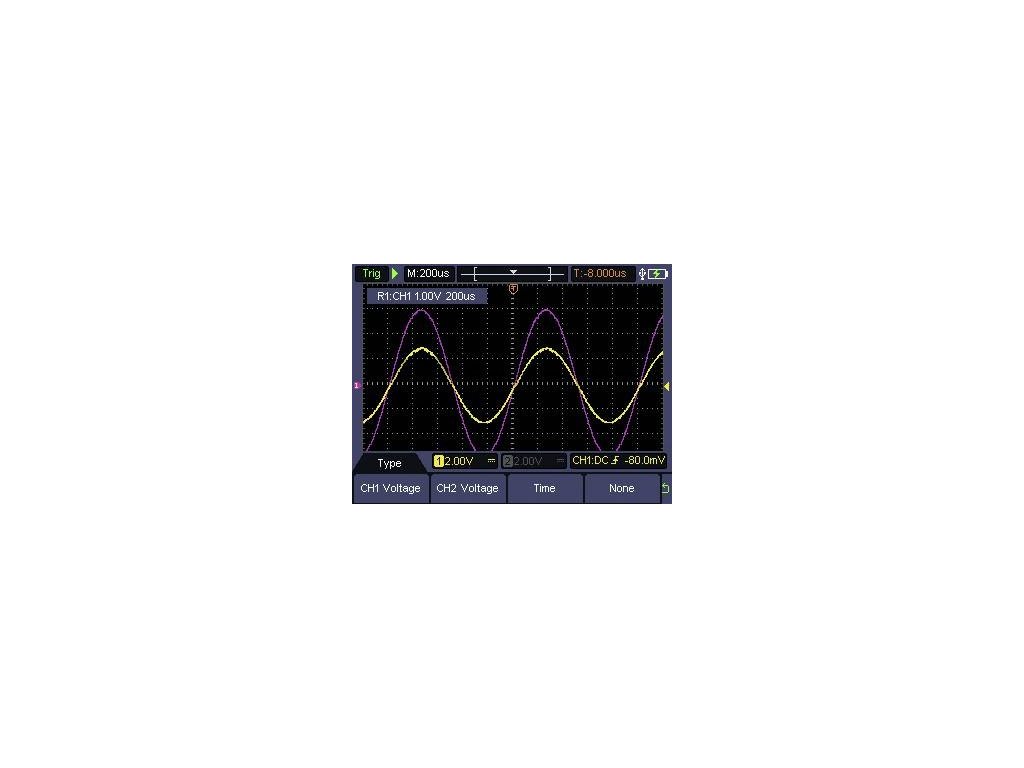

Jako osciloskop DSO-2072H má 2 kanály s šířkou pásma maximálně 70 MHz, maximální vzorkovací frekvencí 250 MS/s a délkou záznamu 8K. Vertikální rozlišení je 14 bitů.
Funkce 2: Multimetr

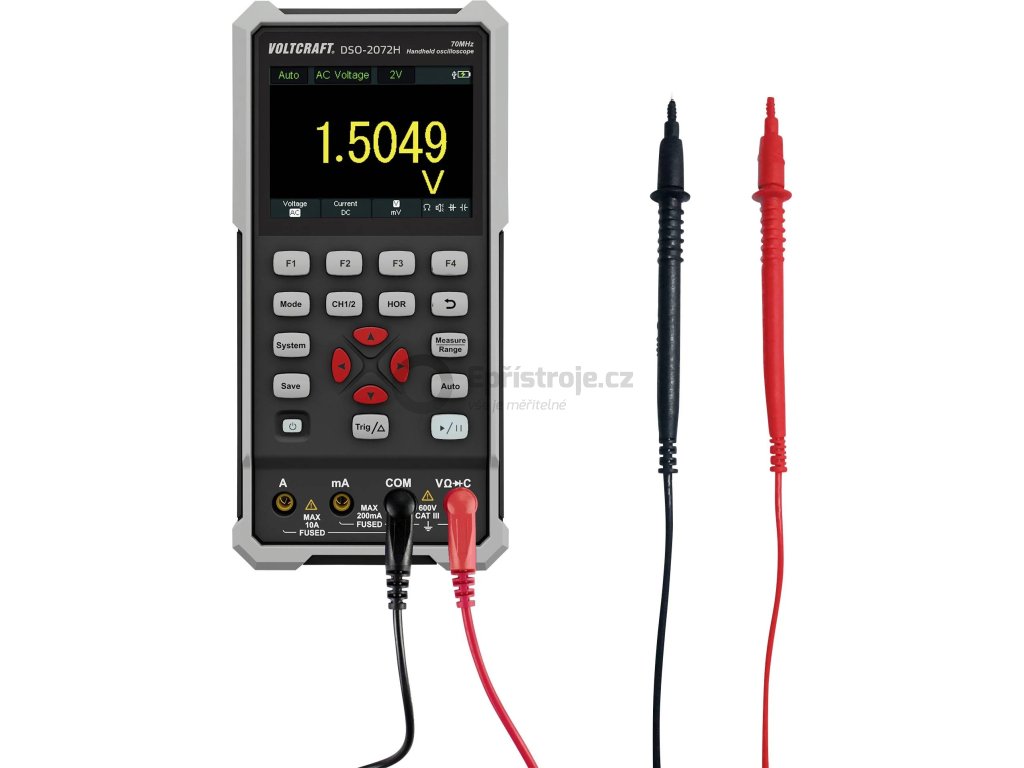

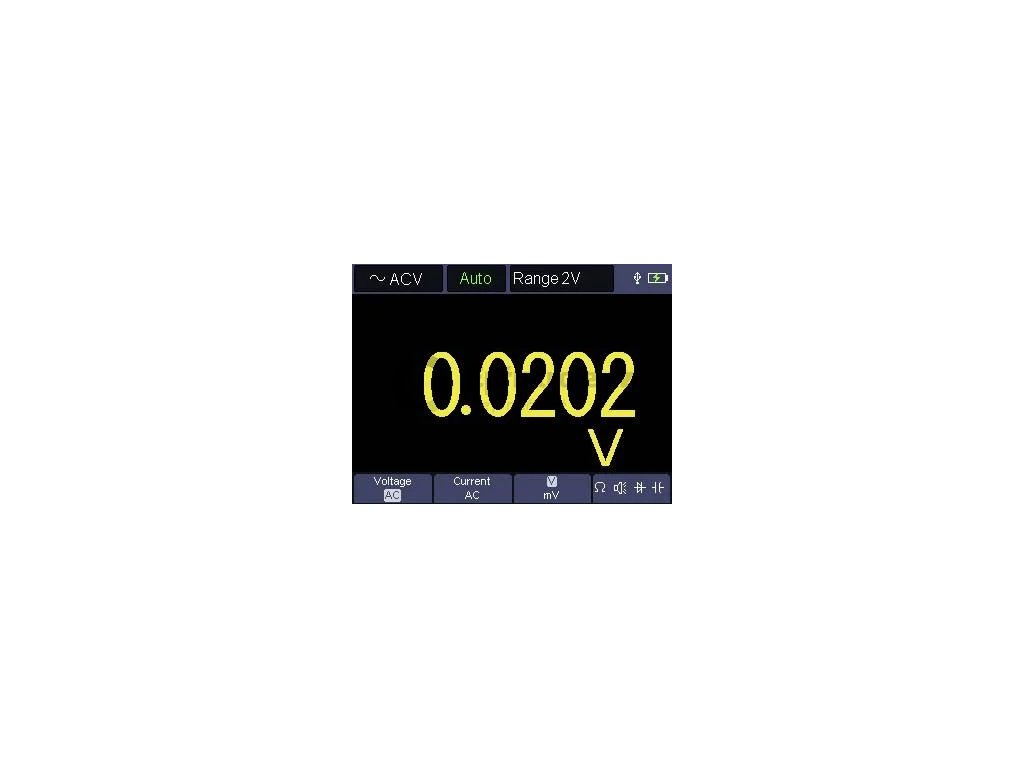

Multimetr je v měřicí kategorii CATII 1000 V použitelný pro měření napětí, proudu, odporu, kapacity, průchodnosti a pro testování diod. Automatizační funkce zjednodušuje měřicí procesy a funkce TRMS (měření skutečné efektivní hodnoty) zajišťuje spolehlivé naměřené hodnoty. Displej má 20 000 míst (digitů)

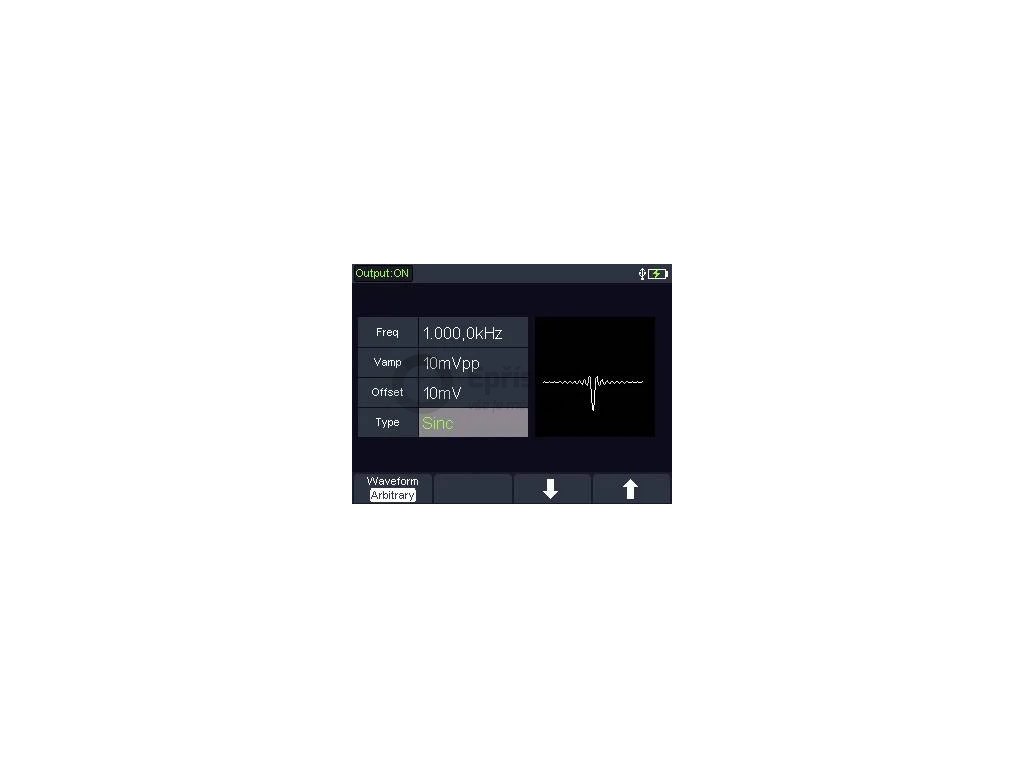

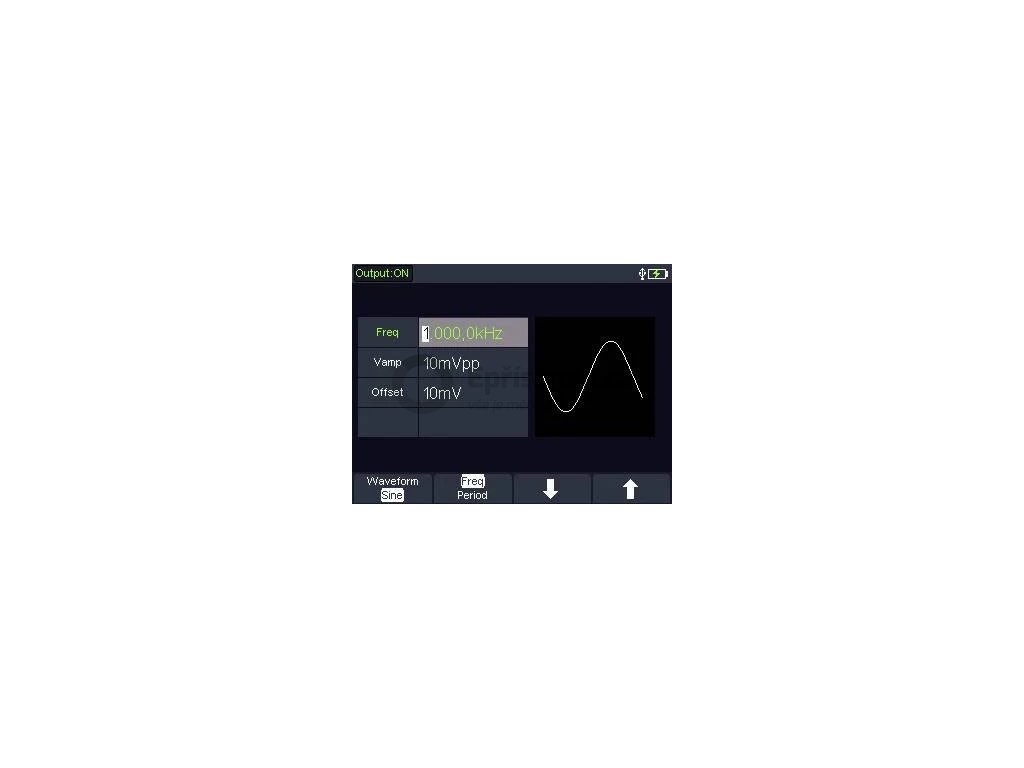

Funkce 3: Generátor vlnových průběhů
Generátor vlnových průběhů má jeden kanál s maximálním frekvenčním výstupem 25 MHz a vzorkovací rychlostí maximálně 125 MS/s. Frekvenční rozlišení 0,1 Hz, 16bitové vertikální rozlišení a délka vlnového průběhu 8K umožňují spolehlivou práci.

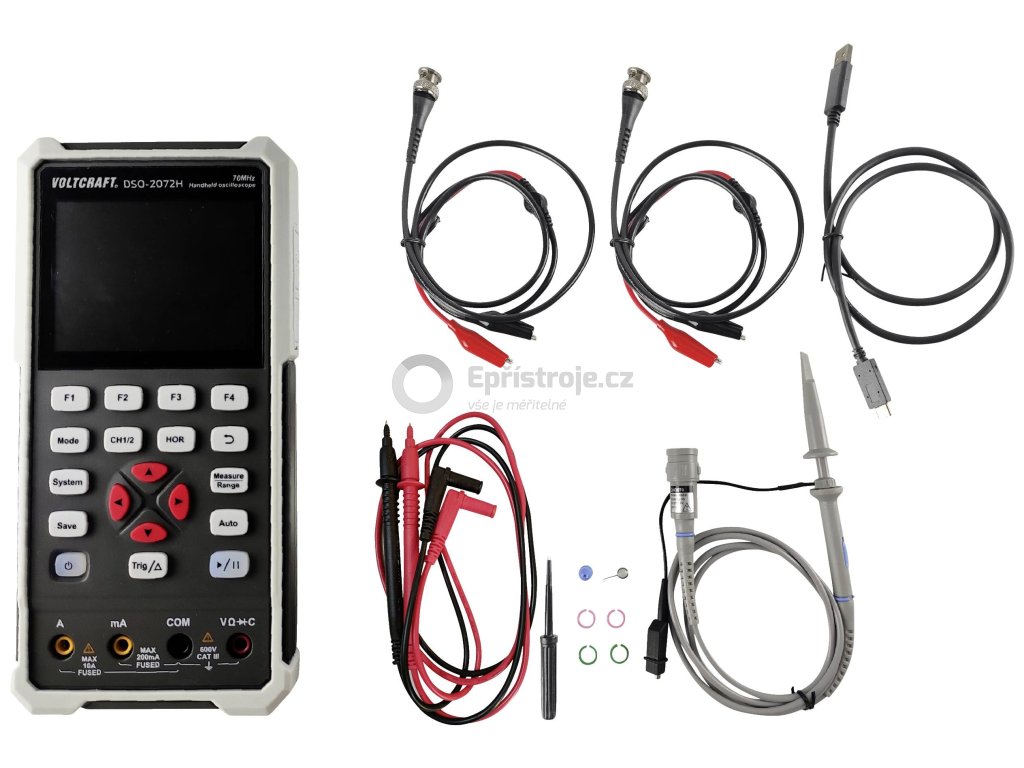

Odpovídající příslušenství: Součástí dodávky přístroje DSO-2072H jsou měřicí sonda s kalibračním nástrojem, kabel z BNC konektoru na krokosvorky, pár černo-červených měřicích kabelů pro multimetr, USB kabel, stručný návod a měkká ochranná brašna. Na přiloženém CD se nachází software a návod k obsluze v angličtině.
Doplňkové parametry
| Kategorie: | Osciloskopy |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1 kg |
| EAN: | 4064161183909 |
