T3110Ex Jiskrově bezpečný snímač teploty a vlhkosti s výstupem 4-20mA

Detailní popis produktu

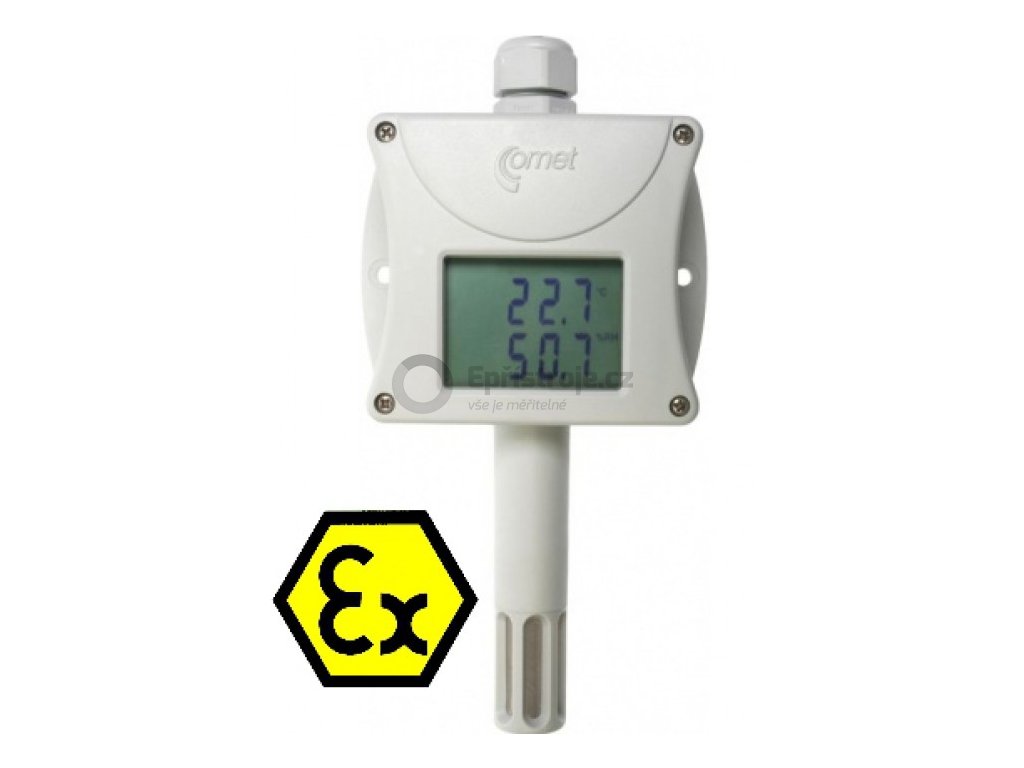

T3110Ex Jiskrově bezpečný snímač teploty a vlhkosti s výstupem 4-20mA

Snímač prostorové teploty a vlhkosti do prostředí s nebezpečím výbuchu. ATEX certifikát.

Měřená teplota a relativní vlhkost je dále přepočítávána na další vyjádření vlhkosti - teplotu rosného bodu, absolutní vlhkost, měrnou vlhkost, směšovací poměr nebo specifickou entalpii.

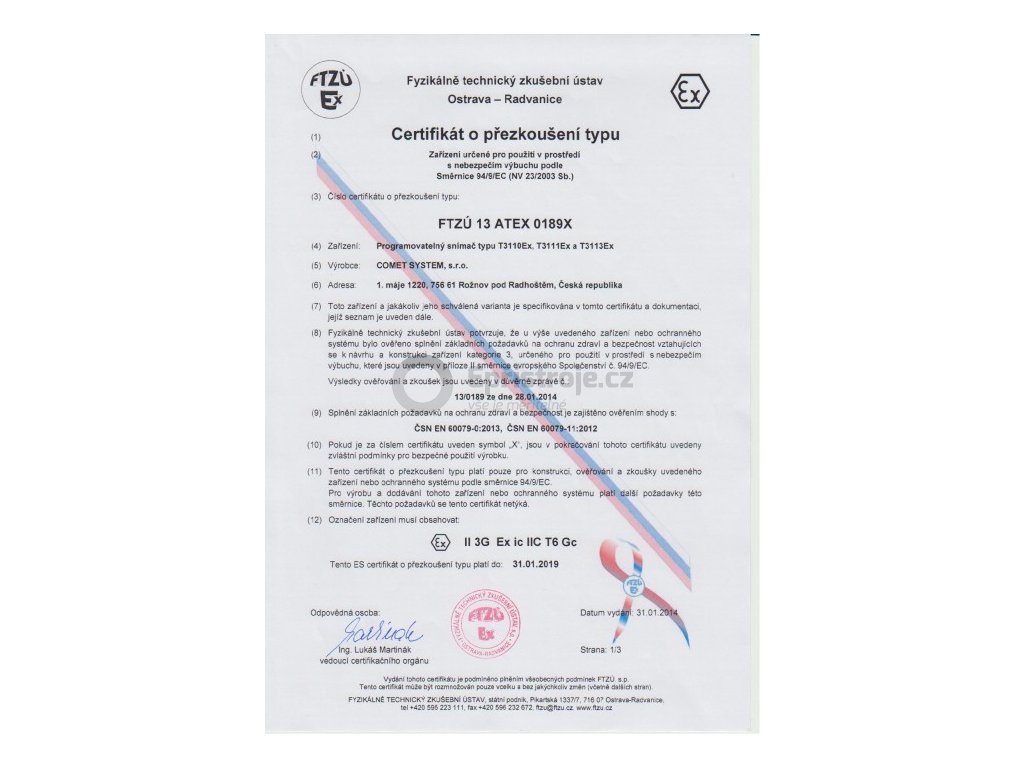

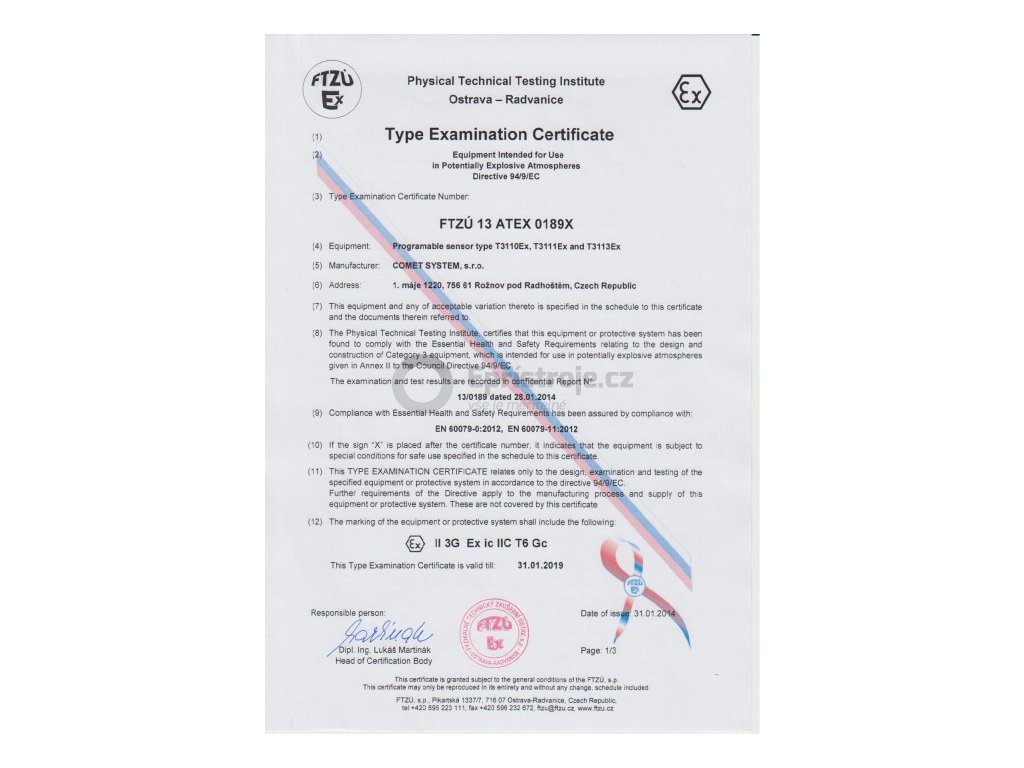

ATEX certifikace pro zařízení do prostředí s nebezpečím výbuchu.

Technické parametry

• Výstup: 4-20mA
• Měřená veličina: Teplota + relativní vlhkost
• Typ konstrukce: Prostorový
• Provedení: průmyslový
• Rozsah teploty: -30 až 80 °C
• Výstupní relé: Ne
• Dvoustavový vstup: Ne
• Lcd displej: Ano
• PoE: Ne
• Rozsah měřené relativní vlhkosti: 0 až 100%
• Přesnost měření relativní vlhkosti: ±2.5% relativní vlhkosti od 5 do 95% při 23°C
• Přesnost měření teploty: ±0.4°C
• Podporované jednotky teploty: stupně Celsia, stupně Fahrenheita
• Přesnost a rozsah měření teploty rosného bodu - viz také grafy: ±1,5°C při teplotě menší než 25°C a RH>30%, rozsah -60 až +80 °C
• Přesnost a rozsah měření absolutní vlhkosti: ±3g/m3 při teplotě menší než 40°C, rozsah 0 až 400 g/m3
• Přesnost a rozsah měření specifické vlhkosti: ±2g/kg při teplotě menší než 35°C, rozsah 0 až 550 g/kg
• Přesnost a rozsah měření směšovacího poměru: ±2g/kg při teplotě menší než 35°C, rozsah 0 až 995 g/kg
• Přesnost a rozsah měření specifické entalpie: ±3kJ/kg při teplotě menší než 25°C, rozsah: 0 až 995 kJ/kg
• Rozsah provozní teploty: -30 až +60°C
• Rozsah provozní teploty v okolí hlavice: do +60°C
• Rozsah provozní teploty: LCD displeje čitelný do provozní teploty +70°C, nad +70°C doporučujeme LCD vypnout
• Teplotní kompenzace senzoru vlhkosti: v celém rozsahu teplot
• Proudové výstupy - dvouvodičové připojení: 4-20mA, galvanicky oddělené
• Konfigurace výstupů a rozsah výstupů: uživatelsky nastavitelné z PC
• Filtrační schopnost krytky čidel: 0.025mm - filtr s nerezovou tkaninou
• Krytí: skříňky s elektronikou IP65 elektronika, IP40 senzory
• Napájení: 9-30Vdc
• Rozměry: 88.5 x 170 x 39.5 mm (Š x V x H), délka stonku 75 mm
• Hmotnost: cca 150g

Elektrická zařízení do prostředí s nebezpečím výbuchu
Speciální kategorie zařízení, které pro uživatele představují potenciální nebezpečí. Taková zařízení musí být konstruována, instalována, obsluhována a udržována tak, aby v prostředí s nebezpečím výbuchu nebyla zdrojem iniciace výbuchu. Na elektrická zařízení do prostředí s nebezpečím výbuchu se vztahuje evropská směrnice 94/9/EC (ATEX).
Snímače 4-20mA, 0-10V - popis

Prostředí s nebezpečím výbuchu
Prostor, ve kterém se může vyskytnout směs výbušné látky (plyn, pára, mlha, prach) a vzduchu v takové koncentraci, že může dojít k jejímu vznícení. Zdrojem iniciace výbuchu může být jiskra nebo horký povrch.

Snímače řady T311xEx jsou v jiskrově bezpečném provedení
Jedná se o způsob ochrany proti výbuchu, který je založen na omezení elektrické energie v zařízení na úroveň nižší, než je úroveň, která by mohla způsobit vznícení jiskřením nebo tepelnými účinky.

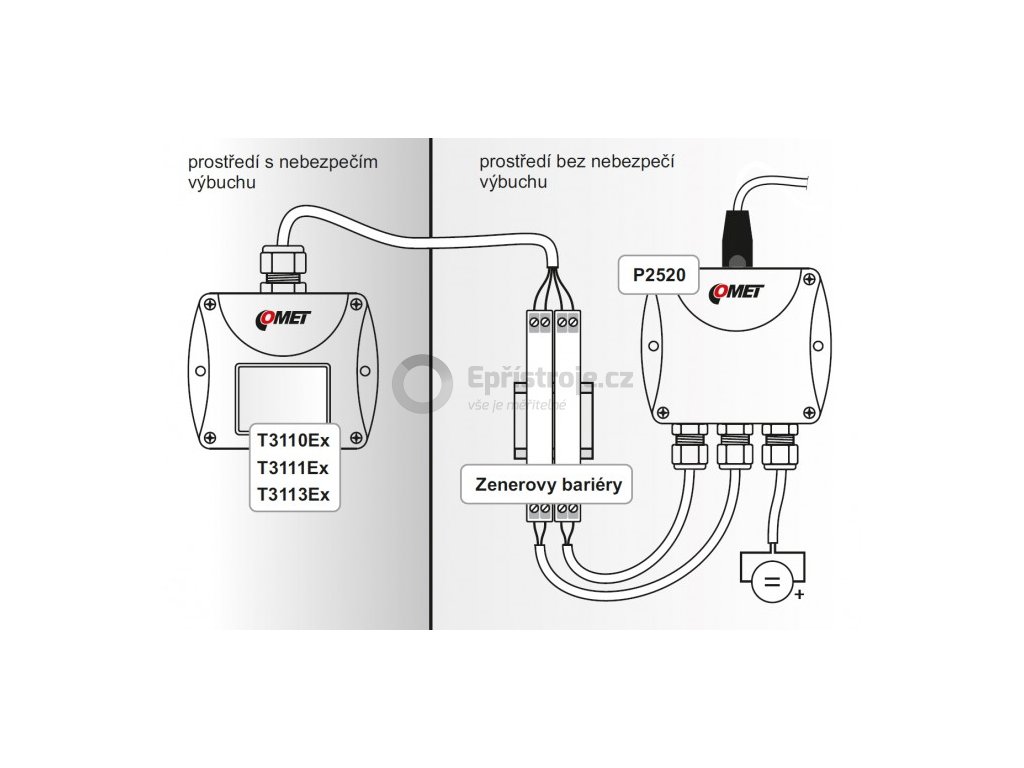

Princip jiskrově bezpečných zařízení
spočívá v omezení množství elektrické energie dodávané do elektrických obvodů z napájecích zdrojů a v omezení energie akumulované součástmi elektrických obvodů. Základním typem rozhraní určeného k ochraně zařízení umístěného v prostředí s nebezpečím výbuchu je Zenerova bariéra nebo galvanicky oddělený zesilovač.
